商品の詳細:
|
| 容量設定: | 60pcs/h (2mの製品に基づいて) | オペレータ: | 1 人 |
|---|---|---|---|
| 装置区域: | 65m*6.5m*2m (L*W*H) | 設備の電源配給: | 330KVA |

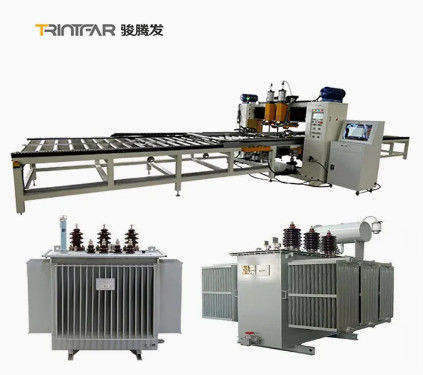

| ハイライト: | 変圧器ラジエーターフィン生産ライン,自動変圧器ラジエーターフィン生産ライン |
||

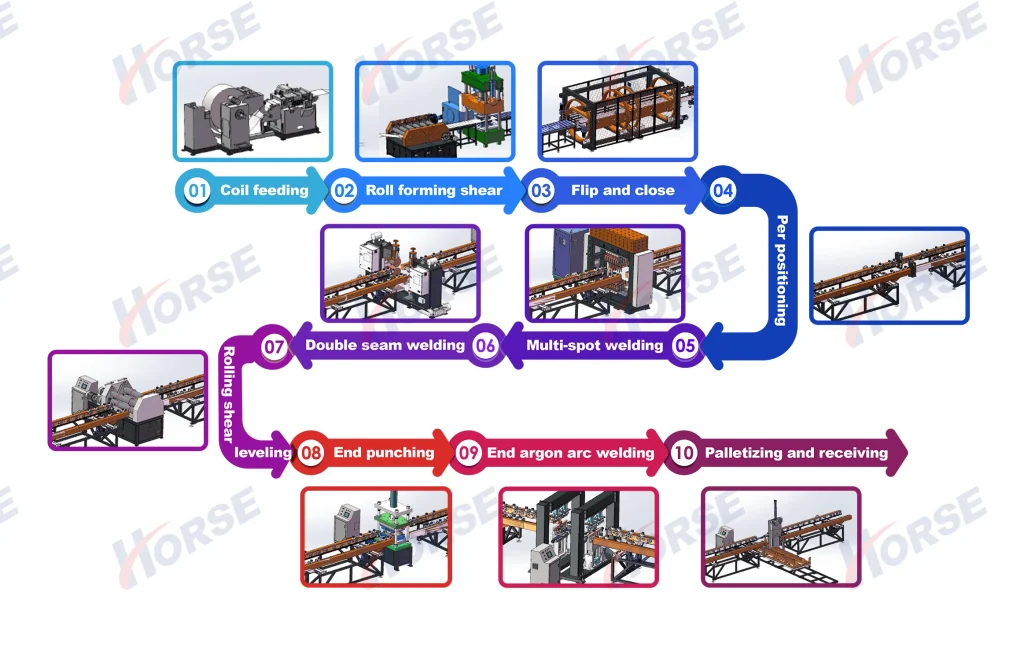

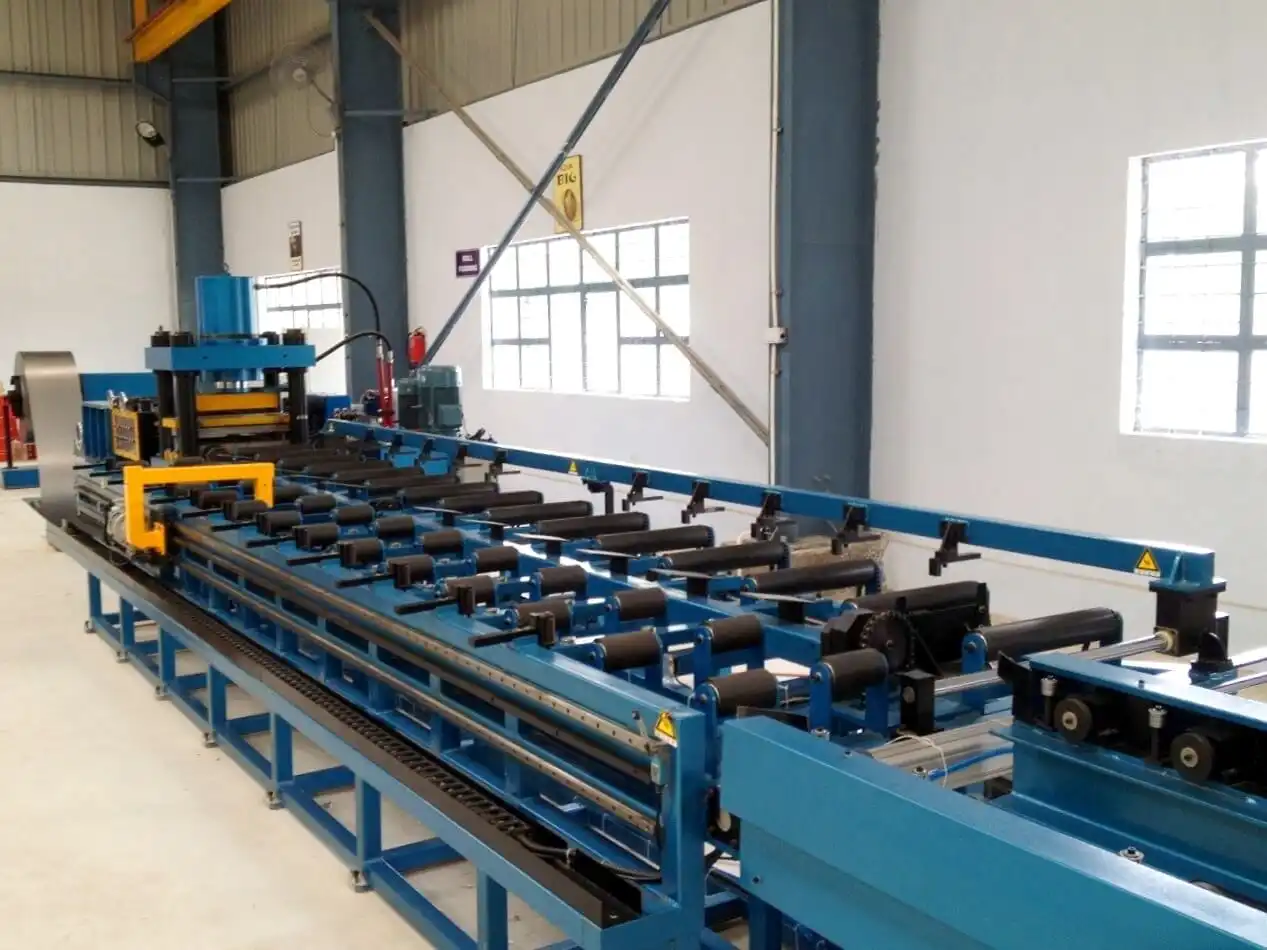

作業流程:デコイル→ロール形成→水力プレス→ターンオーバー →多重点溶接→サイドシーム溶接 →ヘッド溶接 →サイドシェーリング →ヘッド切断 →最終製品 →自動パネルスタッピングマシン

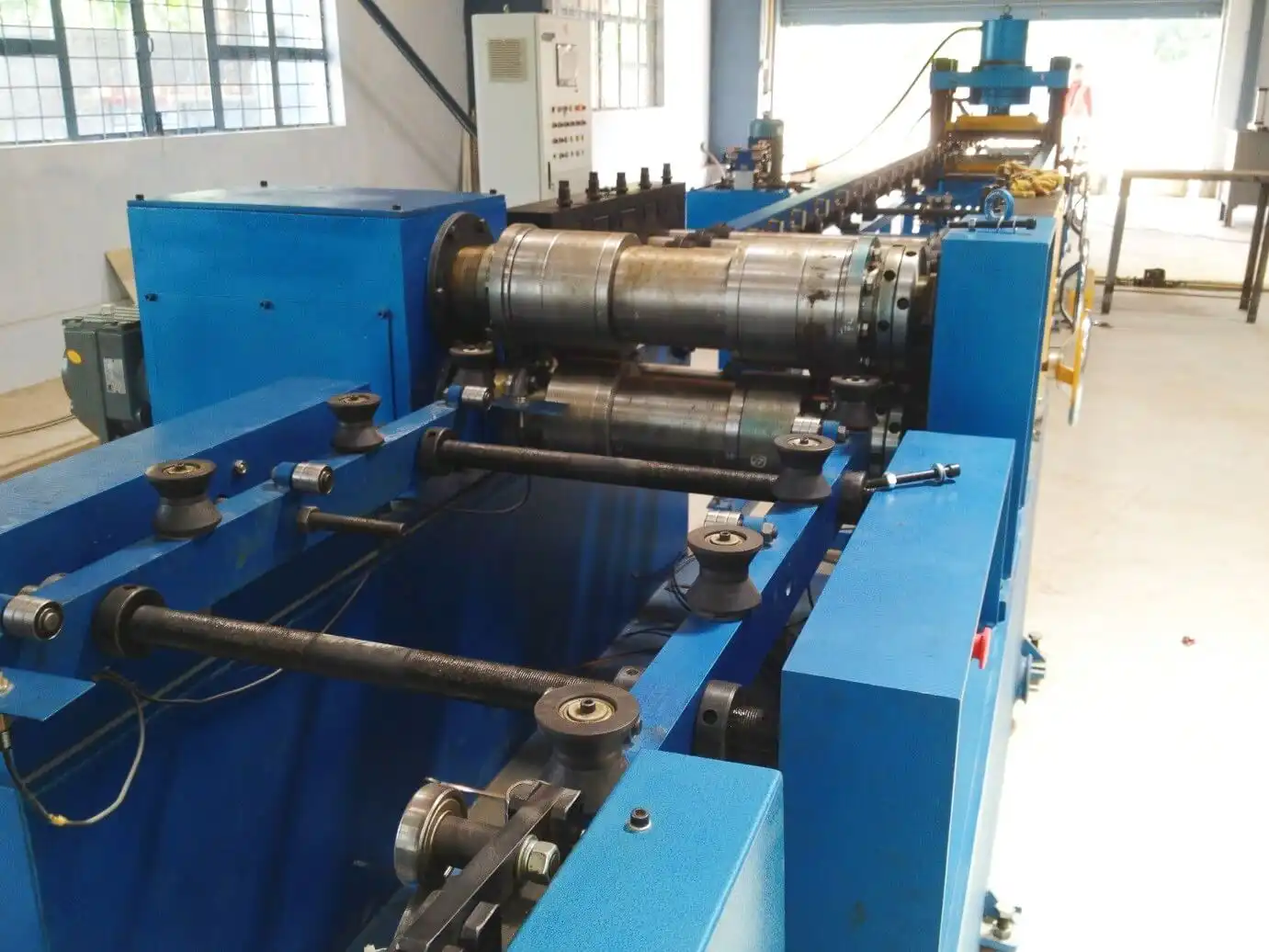

ローリング速度: 6~14m/min
調整可能な圧力

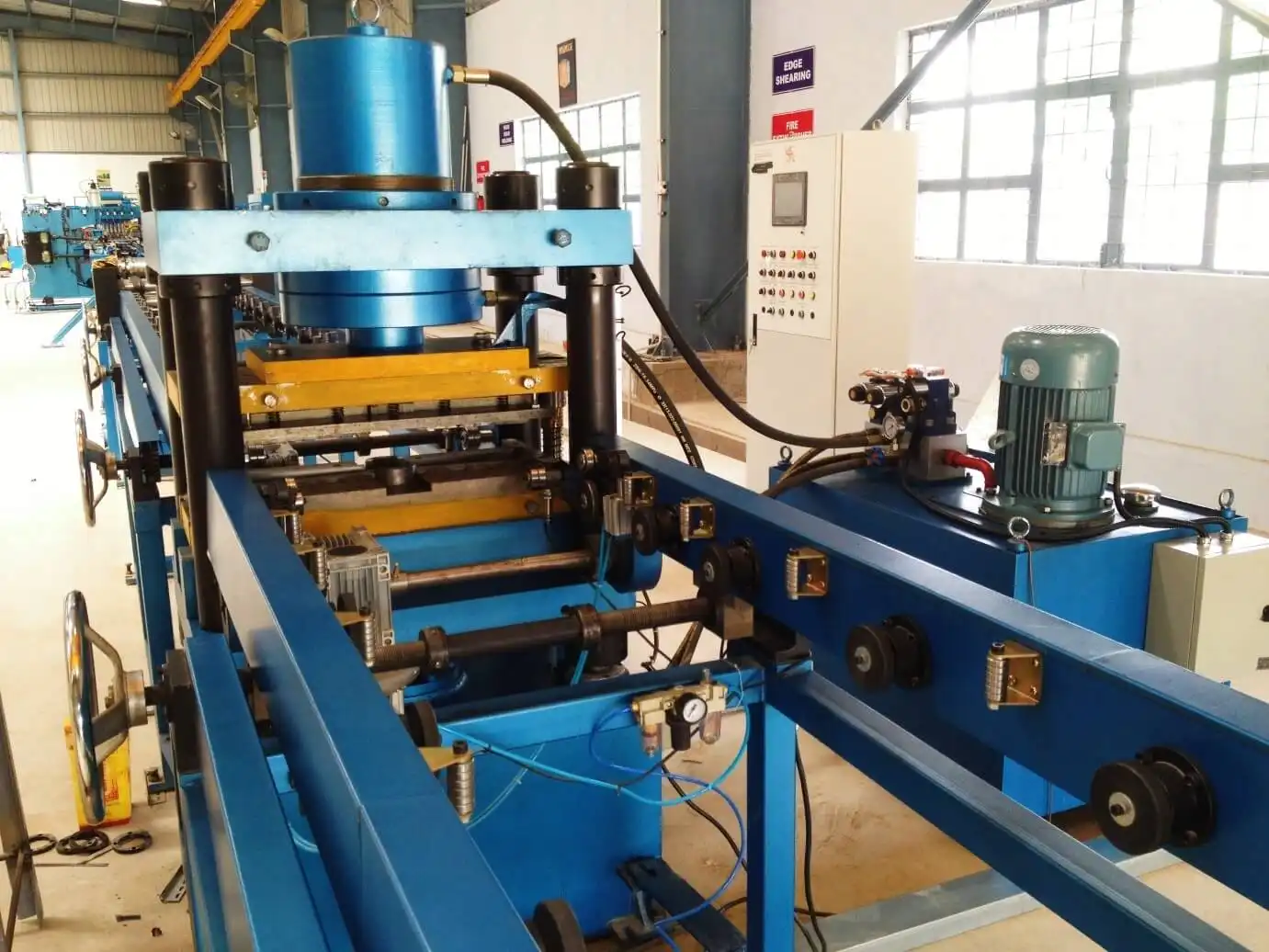

エンドパンチ: 315トンの液圧プレス
ロータリー・エンコーダーとサーボドライブ
レベルメカニズムは,単一のパーツの平らさを保証します

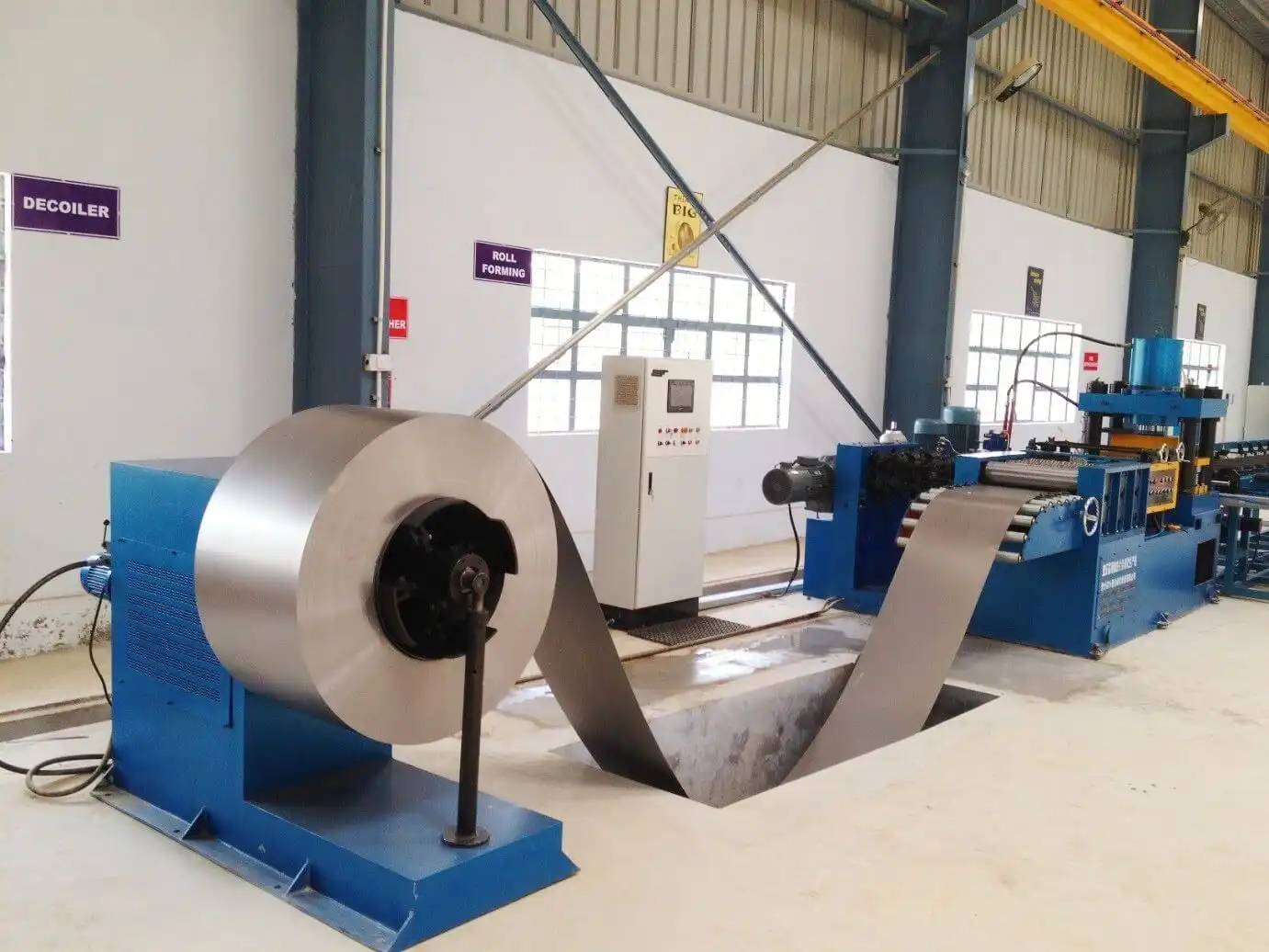

5トンの卸荷ラックに荷乗車で置く,シートに巻く未巻物
客の要求に応じてオプションのバッファー・ピット
輸送速度: 5-15 m/min

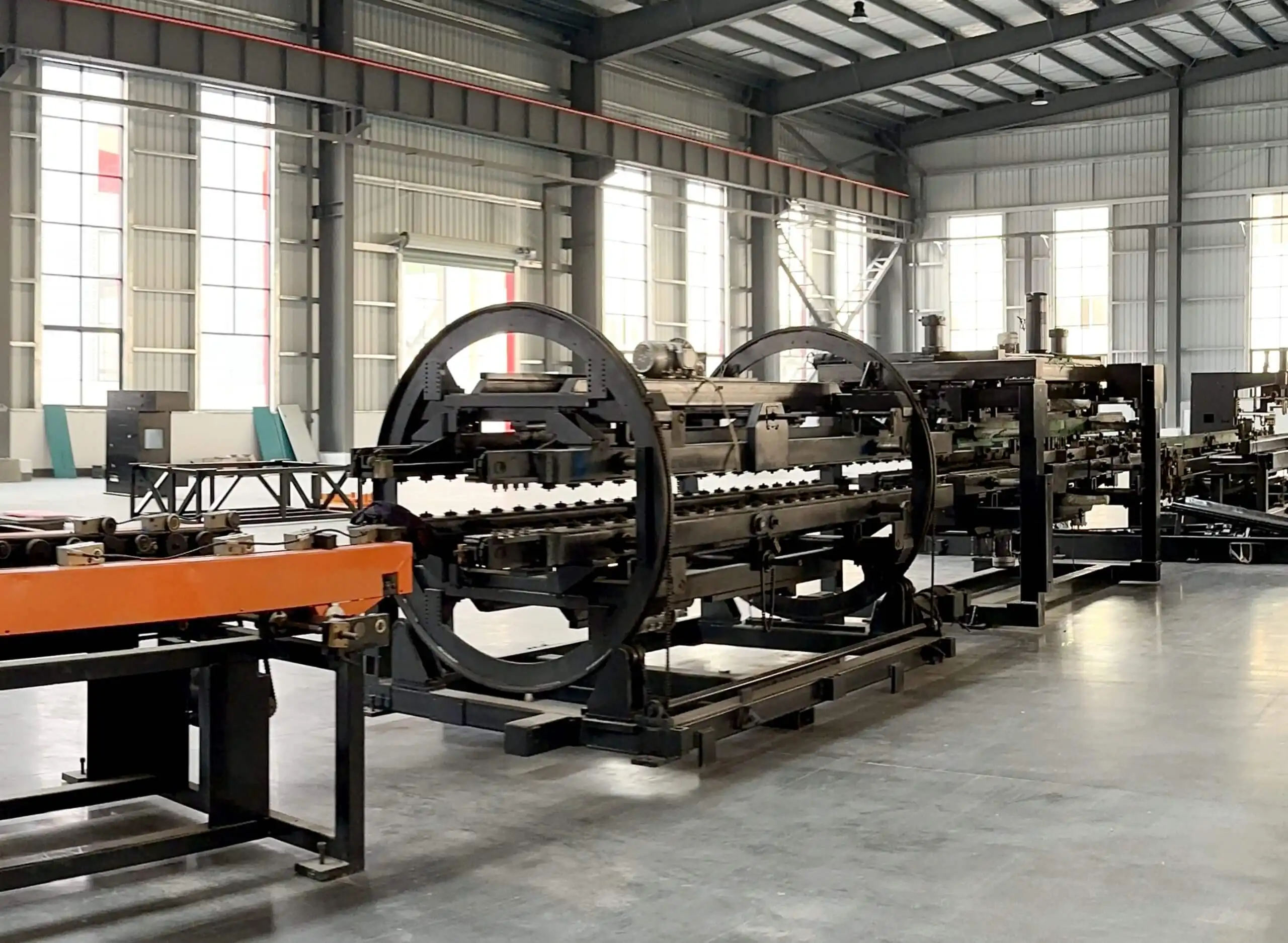

ラジエータのフィンを180°回転させる
フリップ装置:回転ラック,フリップラック,トランスミッションシステム,フリップ装置,プッシュ装置など
最初のシートは事前に設定された位置に達 → 反対の輸送ラックに翻転
→ 押す装置は,最初のシートに移動し,結合を完了

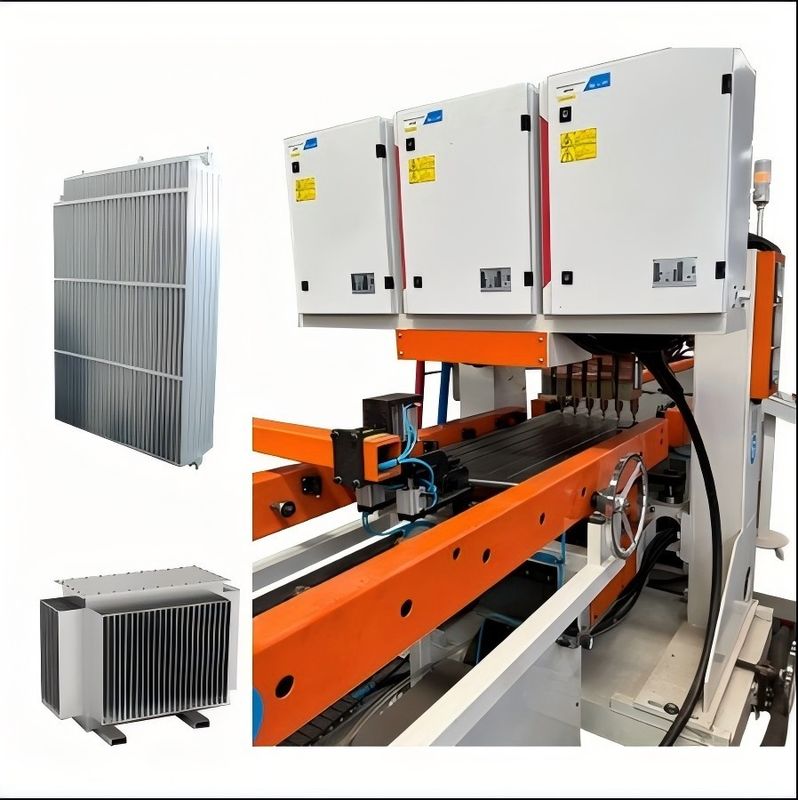

2組のスポット溶接圧力装置
電力: 60KVA
転覆と組立後,プレスポット溶接機は,多スポット溶接のためのワークピースを並べて固定

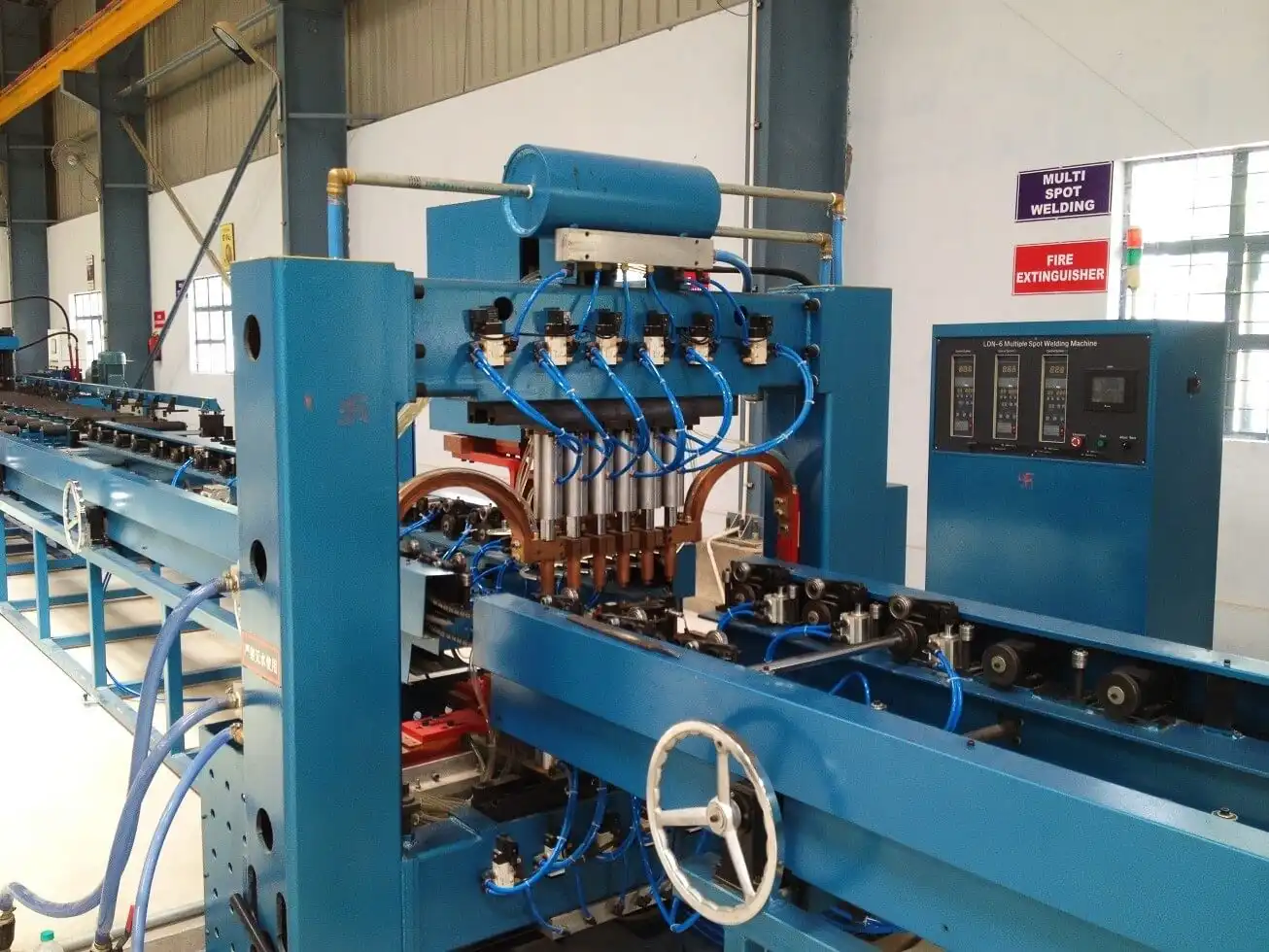

12組のスポット溶接圧力装置
2頭接接頭頭 6点/列
AC電源: 12セット
電力: 12 * 50 KVA
効率の向上のために二列溶接

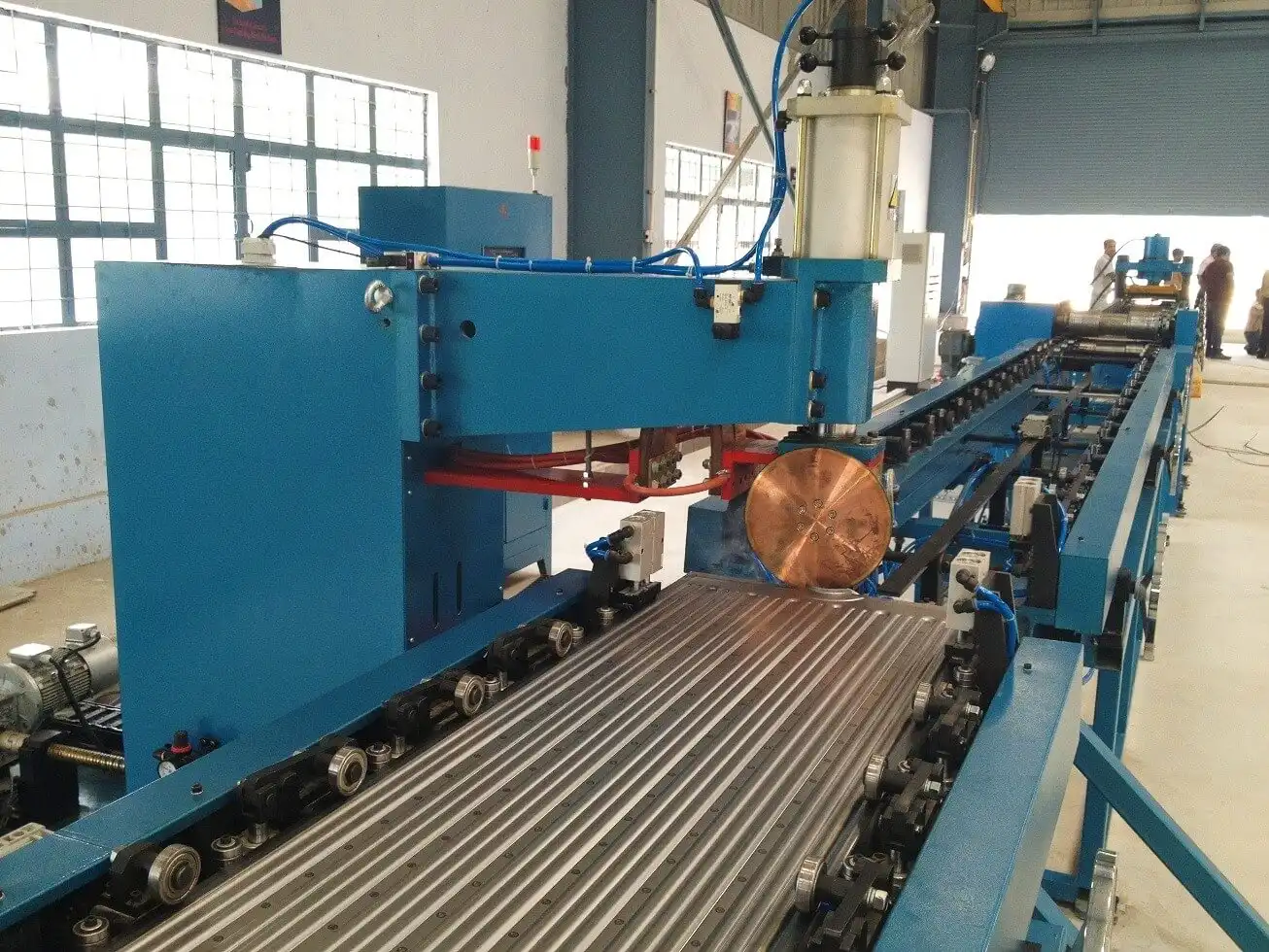

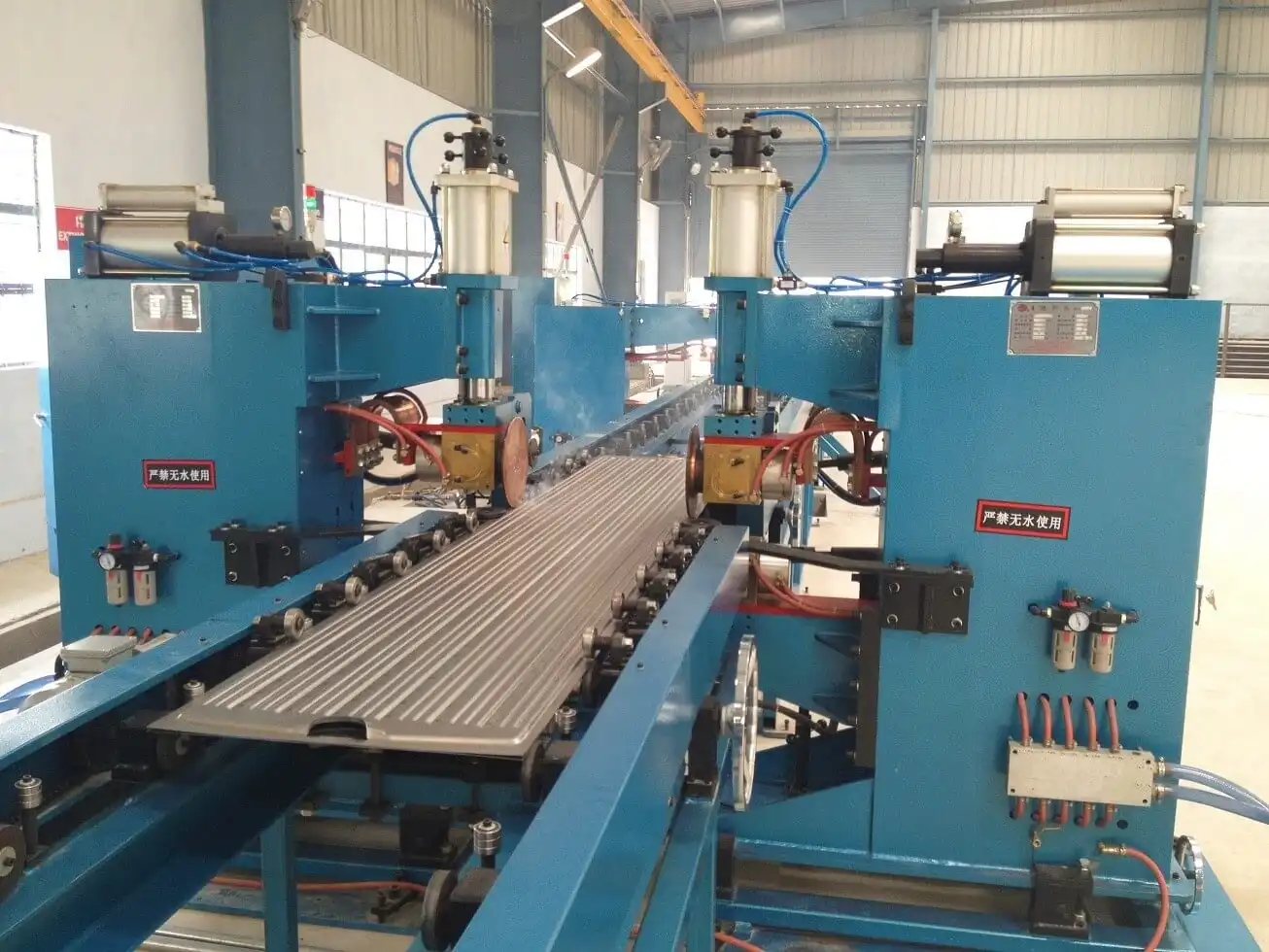

2組のシーム・ウェルディング・マシン,対称配置
4組のシーム溶接圧力ヘッド
2組の変頻溶接電源
電力: 2 * 160 KVA
最大圧力:12,000 N
差異的な伝送メカニズム
縫合の溶接速度: 0-2,8 m/min
機械箱,駆動装置,切断装置,縁砕き機構,平衡機構,電子制御システム,気力システムなどから構成される.
ローリング・シア・ディスクは両面を切る. 刀具用鋼合金製の切断盤 (衝撃耐性,耐磨性,長寿命)
ローリングシート速度: 2~6m/min
駆動力: 4 kW
ベース,リフティング・メカニズム,パンシング・フレーム,パンシング・ダイ,パンシング・シリンダー,パンシング・シリンダー,リフティング・シリンダー,水力ステーションからなる
縁の並び直しと一貫性を確保するために,緩い端を剪定するために使用されます
パンシング・フォースを減らすために,ベーリング・エッジでパンシング・ダイ
パンシングマシーン圧: 160 T
2組の装置,対称的に配置
1セット前端の溶接,1セットの作業部品の裏端の溶接
パナソニックのアルゴン弧溶接電源の4セット
電流範囲: 5-315A
溶接速度: 300~600mm/min

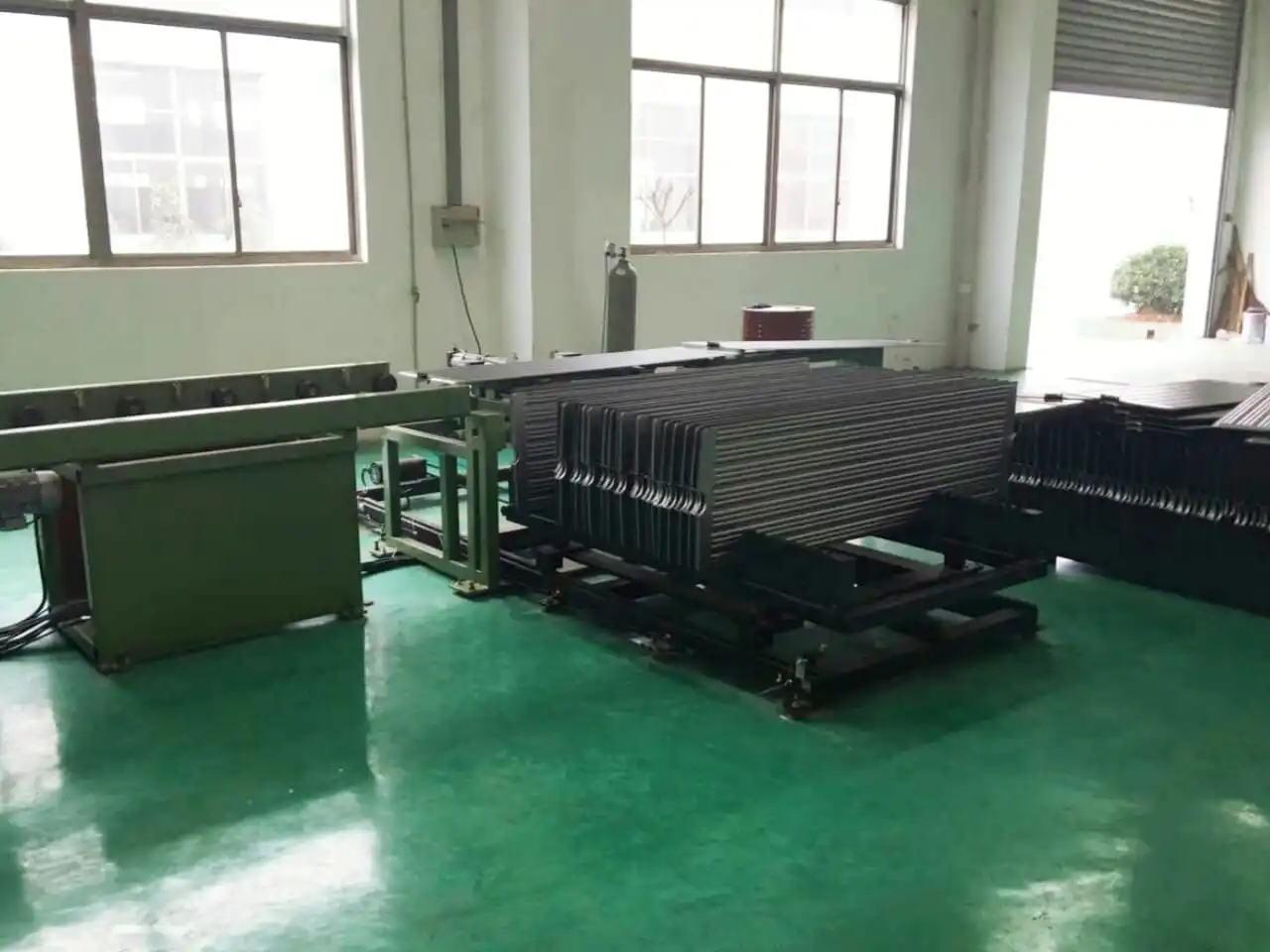

パレティ化用ラック1台分の貯蔵量: 40個
パレット間隔: 45mm
握り方法:シリンダー・クランプ材料,グリッパーがラックに置くために90°回転
材料のカート作業方法: サーボステップ運動, 1 片を置いた後に次の位置に移動,ラックが満タン時,手動のカート交換
