商品の詳細:
|
| 型番: | FVM-170KVA | 生産の規模: | 製品ライン |
|---|---|---|---|
| 証明: | ISO, CE, ABS | アフターサービス: | 1年間の保証 |
| 輸送パッケージ: | 木箱 | 商標: | トリンファー |
パネルトラスローディングマシンブームカーを使用して、積み重ねられた材料を供給プラットフォームカーに手動でロードし、各側に2つの材料配置位置があります。トラスグリッパーは、プレートカーの両側から材料を自動的に掴み、コンベアラインに配置します。 センタークランプ位置決め機構は、コンベア上のパネルを位置合わせします。 サーボ駆動機構は、ボードをプレスポット溶接機に移動し、両側でスポット溶接を行います。 |
水路リングローディングおよびプレス機水路リングは、二重トラックシステムを備えた振動プレート供給を使用します。各側に2つのプレスヘッドがあり、前面と背面で水路リングをプレスします。 材料搬送には、電動ローラー供給を使用します。 |
旋回および組立機迅速かつ正確な反転。高品質のチェーンによる搬送; 400W減速モーターを駆動として使用。 正確な旋回位置決めのためのセンサー付きギア減速モーター。 自動制御、手動介入なし。 旋回ボディ、ローディングデバイス、電気コンソール、オペレーティングシステム、および安全柵で構成されています。さまざまな製品の旋回要件に適応し、操作間の安全でスムーズかつ効率的な材料移動を保証します。 |
パネルプレスポット位置決め溶接機パネルはコンベアラック上の溶接停止位置に自動的に流れ、両側の溶接機がプレスポット溶接を開始します。1列のみに必要なプレスポット溶接。AC DN75電源を1セット使用します。 |
パネルガントリーマルチスポット溶接機溶接用の3つのガントリーマルチスポット溶接機。各ユニットには18セットのシリンダー溶接ジョイントがあります。一度に1列の半田接合部を溶接するためのAC溶接電源。高速サーボリンケージステッパーは、グリッパーを前方に送り、水路プレートを供給します。 |
対流シートプレスポット溶接機対流シートを手動でオンラインツーリングガイドにロードします。ガントリー4ヘッドプレスポット溶接機を使用して溶接を行います。材料を手動で最初のプレポイント位置に押し込み、溶接します。残りの溶接ポイントについては、機器が自動的にシフトします。 |
対流シートガントリーマルチスポット溶接機プリセットパス: 対流シートは、プリセットパスに従ってツーリングガイドに入ります。デュアルガントリー溶接: 2つのガントリーマルチスポット溶接機。 空気圧ジョイント: ユニットあたり16セット。 AC電源: AC & シングルサイドで列溶接用。 サーボステッパー: 高速サーボステッパーは、水路プレート用のグリッパーを供給します。 |
U字ライン搬送コンベアローラーコンベアラックを使用して、U字型レイアウトで材料を搬送します。スペース効率: U字型はスペースを節約し、プロセスを最適化します。 操作の容易さ: 作業者の範囲が狭く、便利で、強度を軽減します。 |
長辺両頭シーム溶接機同時溶接: 両方の長辺を一度に溶接します。電源: 安定した長期溶接のための300KVA中周波AC。 |
ガントリー両頭短辺シーム溶接機2セット中周波AC溶接電源を使用して、長期間にわたる非常に安定した溶接を保証します。 |
両面クリーニングおよびトリミング機長辺溶接製品のクリーニングとトリミングを行います。 |
剪断機切断プロセス: 必要な材料を切断します。カッター材料: 白鋼ブレード。 切断方法: ハサミ切断。 |
四隅アーク切断機コーナー成形: 鋭い角を切り、丸みを帯びたエッジを形成します。カッター材料: 白鋼。 切断方法: 油圧パンチング。 |
両頭三方自動溶接機溶接電源: 中周波MD80電源。材料の流れ: ドッキングと旋回用の両面チャネル。 搬送方法: 三方での材料搬送用のチェーンプレート。 自動供給: 正確な操作のためのグリッパーと溶接位置決め。 |
サポートフック自動溶接機溶接電源: 中周波MD40電源。供給方法: クリップ式スタッキングによる材料供給。 ローディング: 空気圧グリッパーが材料を溶接位置にロードします。 |
自動圧力気密性検出機試験圧力: 10バール。試験方法: 水槽での自動圧力試験。 |
| 製品の詳細 | 技術サービス |

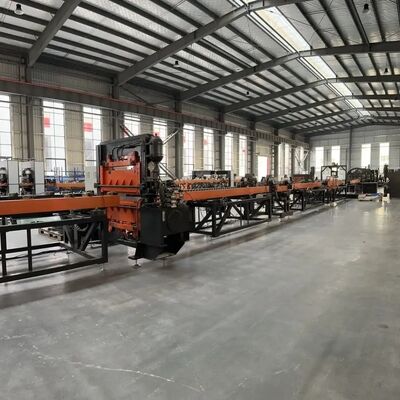

| 鋼板ラジエーター生産ラインU字型リターンレイアウト図 | 顧客中心主義を遵守し、設置、試運転、トレーニング、メンテナンスなど、お客様の会社に包括的なプリセールスおよびアフターサービスを提供します。 |
|
プリセールスサービス: 契約に署名する前に、当社は顧客にさまざまな生産プロセスソリューションと機器の技術コンサルティングサービスを提供します。 |

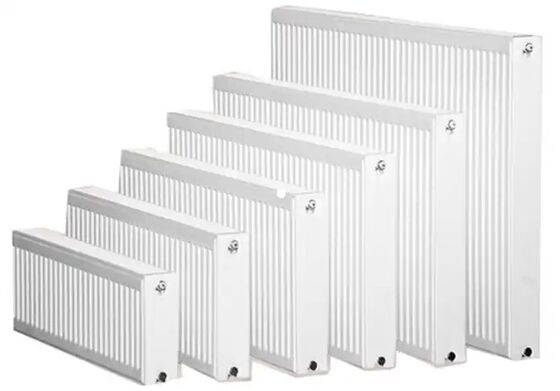

| 生産結果 | 設置と試運転: 契約に従い、当社は指定された時間内に機器をユーザーが指定した設置場所に安全に輸送し、技術サービスエンジニアを派遣して現場で設置します。ユーザーが基本的な設置および試運転スペアパーツを持っている場合、技術サービスエンジニアはユーザーが使用できるように機械を設置およびデバッグし、設置および試運転の現場環境が整然と清潔であることを確認します。 |
|
アフターセールストレーニング: 当社は、購入者のサイトまたは販売者のトレーニングセンターで無料の技術トレーニング（最低5日間）を提供しています。主なトピックは次のとおりです: -制御ソフトウェアの使用方法 -電源のオン/オフ手順 -パネルとソフトウェアのパラメータ設定 -基本的な機械の清掃とメンテナンス -一般的なハードウェア障害の処理 -操作上の注意点 機器のメンテナンス -最終的な受け入れ後1年間の保証; -カスタマーサービスの応答時間は24時間以内です; -保証期間後には有料修理が提供されます。 |
| NO | 名前 | 材料 | 注記 |
| 1 | パネル | 冷間圧延鋼板 | 1.1mm厚 |
| 2 | 対流プレート | 冷間圧延鋼板 | 0.3mm厚 |
| 3 | インターフェースタイプ | 4x G 1/2内ねじインターフェース | |
| 4 | 製品の長さ | 400-3000 mm | |
| 5 | 製品幅 | 300/400/500/600/900mm |
| NO | 機器名 | モデル | 数量 | 単位 |
| 1 | パネルトラスローディングマシン | HJ-0-0 | 1 | セット |
| 2 | 水路リングローディングおよびプレス機 | YZJ-0-0 | 1 | セット |
| 3 | 旋回および組立機1 | FZJ-0-0 | 1 | セット |
| 4 | パネルプレスポット位置決め溶接機 | DN75-2C | 1 | セット |
| 5 | パネルガントリーマルチスポット溶接機 | 10*DN60-36C | 3 | セット |
| 6 | 対流シートプレスポット溶接機 | 2*DN63-4C | 1 | セット |
| 7 | 対流シートガントリーマルチスポット溶接機 | 4*DN63-16C | 3 | セット |
| 8 | U字ライン搬送コンベア | ZJG-0-0 | 1 | セット |
| 9 | 長辺両頭シーム溶接機 | 2*FVM300-2C | 1 | セット |
| 10 | ガントリー両頭短辺シーム溶接機1 | 2*FVM300-2C | 1 | セット |
| 11 | ガントリー両頭短辺シーム溶接機2 | 2*FVM300-2C | 1 | セット |
| 12 | 両面クリーニングおよびトリミング機 | XBJ-0-0 | 1 | セット |
| 13 | 剪断機 | JCJ-0-0 | 1 | セット |
| 14 | 四隅アーク切断機 | QJJ-0-0 | 1 | セット |
| 15 | 旋回および組立機2 | FZJ-0-0 | 1 | セット |
| 16 | 両頭三方自動溶接機 | 2*MD80-2C | 1 | セット |
| 17 | サポートフック自動溶接機 | 2*MD40-4C | 1 | セット |
| 18 | 自動圧力気密性検出機 | JCJ-0-0 | 1 | セット |
| 19 | 排出コンベア | SSJ-0-0 | 1 | セット |
| プロジェクト | パラメータ |
| 総配電 | 1600KVA（実際に使用される総電力は約1000KVA） |
| ガス源圧力 | 0.6MPa |
| 水源圧力 | 0.15MPa〜0.30MPa |
| 圧縮空気源の要件 | 1000L/分 |
| 総水流量 | 1200L/分 |
| 機器占有長*幅（概算） | 60m*10m |
