商品の詳細:
|
| 容量設定: | 60pcs/h (2mの製品に基づいて) | オペレータ: | 1 人 |
|---|---|---|---|
| 装置区域: | 65m*6.5m*2m (L*W*H) | 設備の電源配給: | 330KVA |
 |

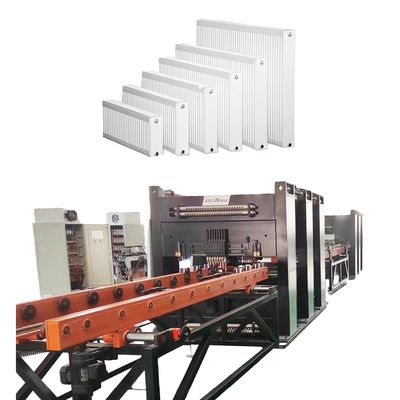

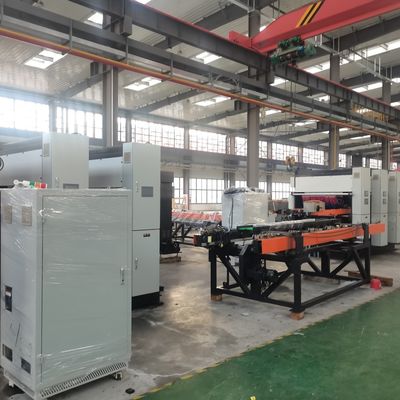

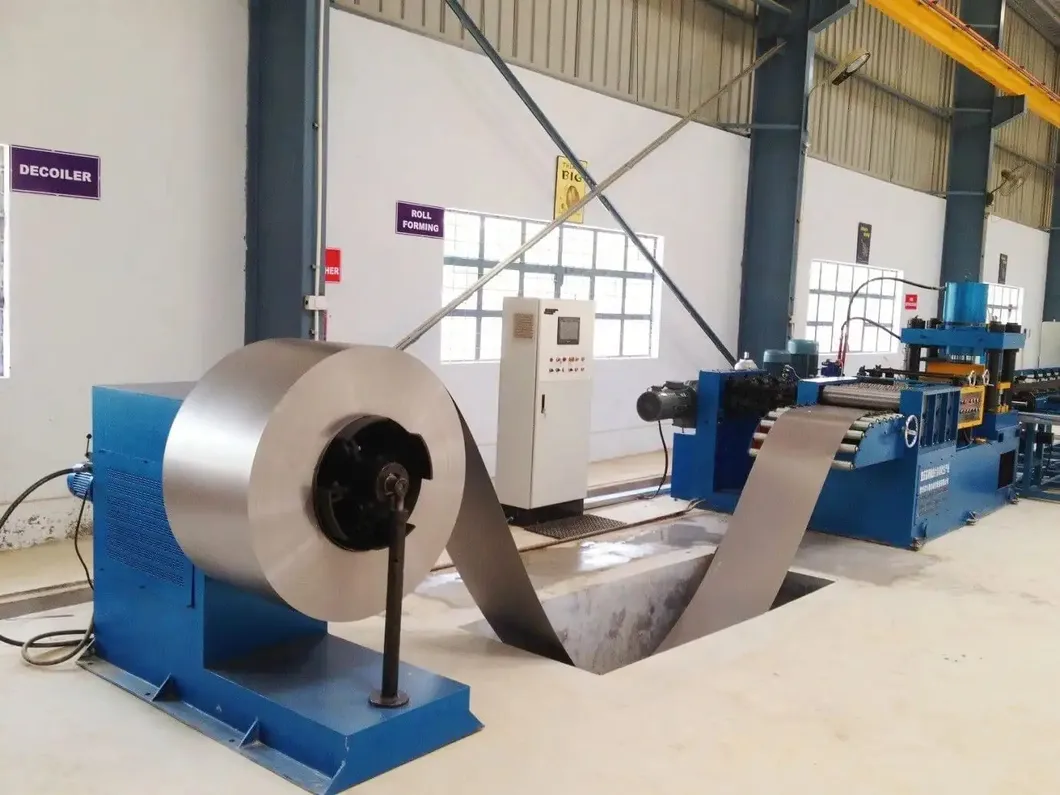

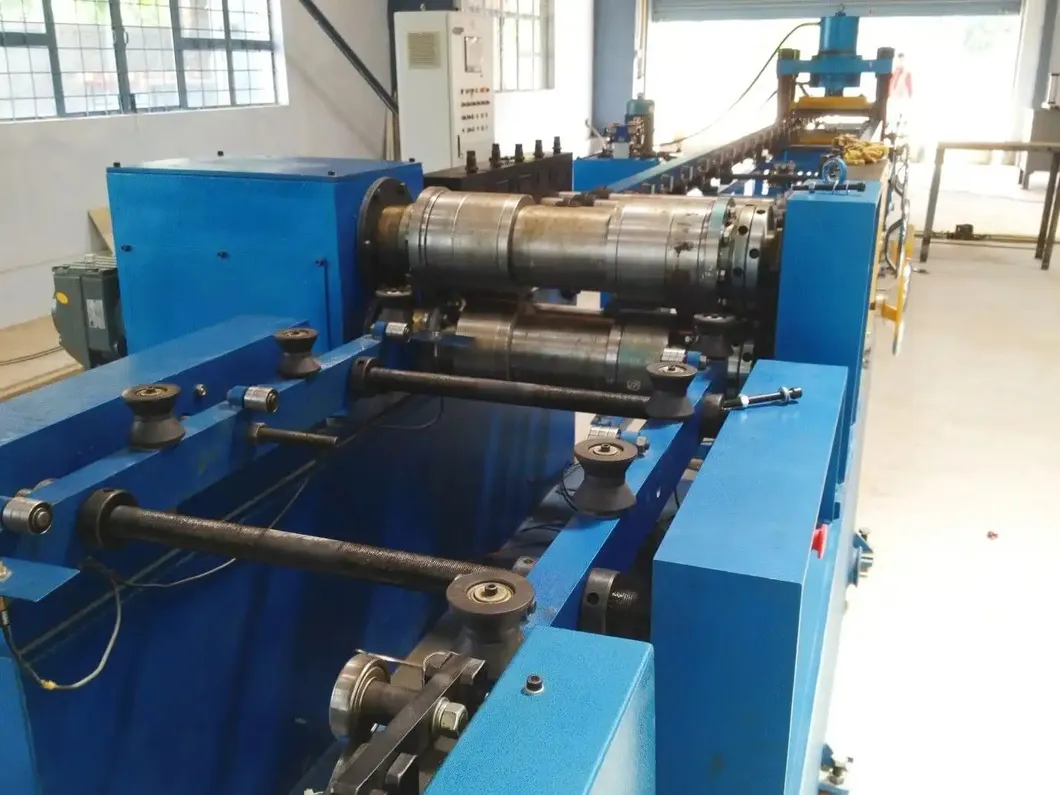

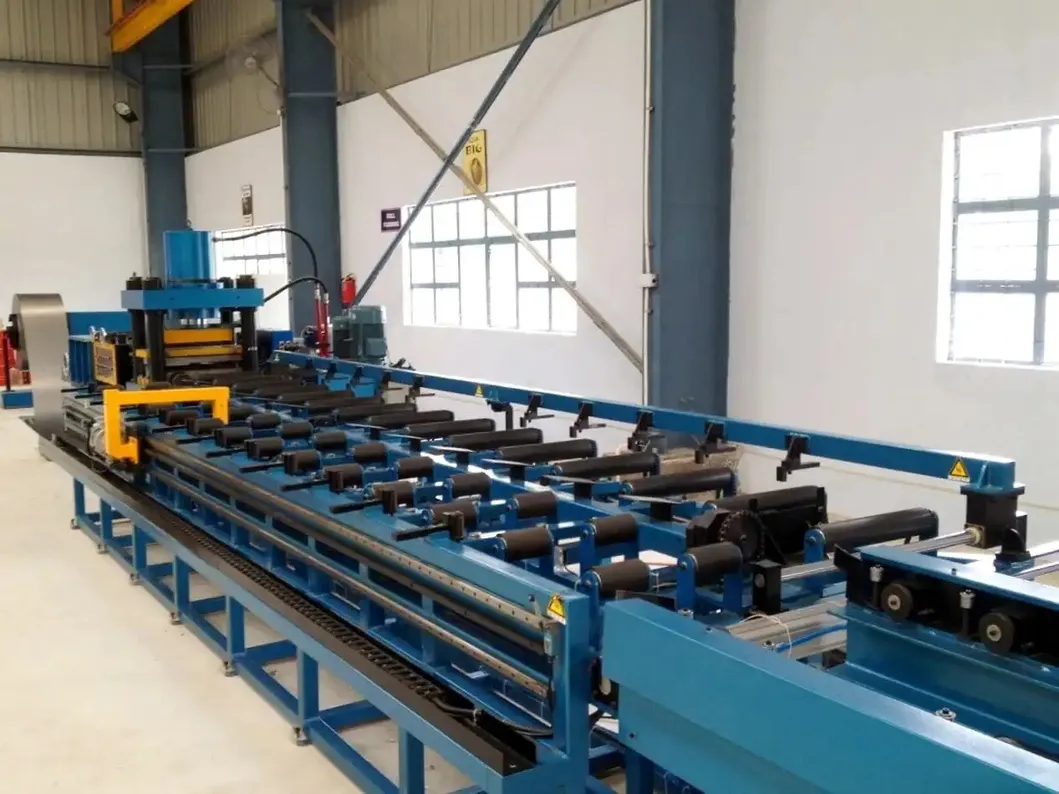

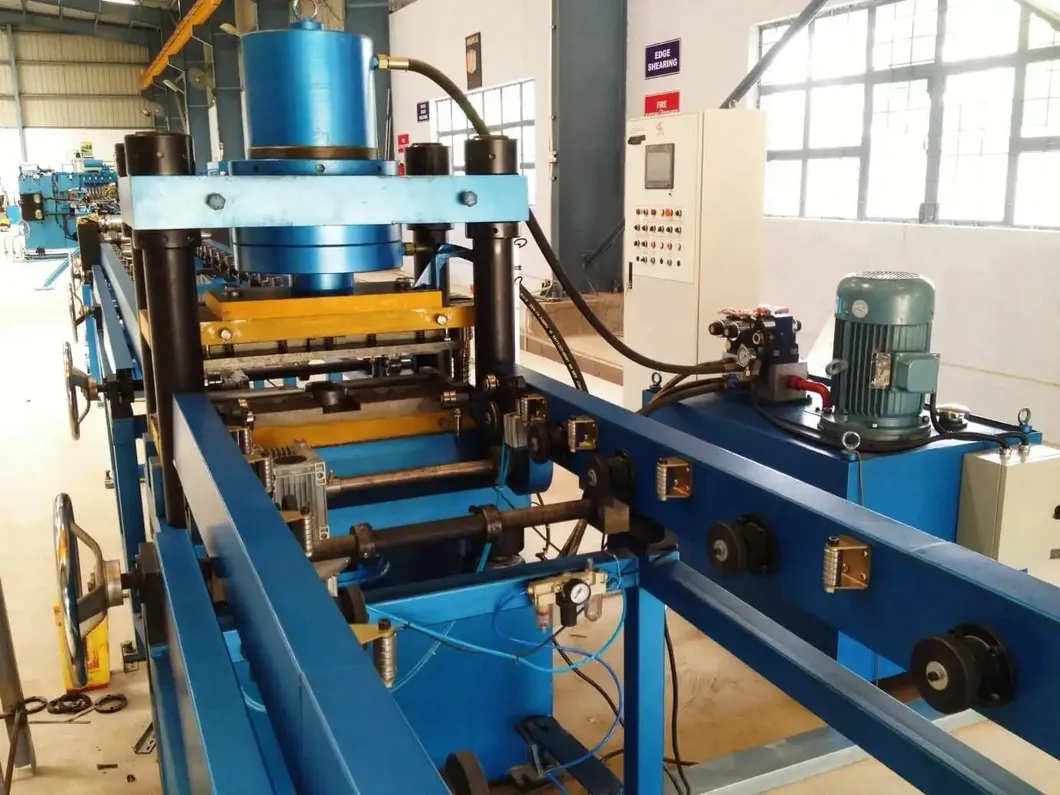

ロール成形ステーション ロール速度：6～14 m/分 圧力調整可能 エンドパンチ：315トン油圧プレス ロータリーエンコーダとサーボドライブによるフィンの長さ/サイズの精度 レベリング機構により、単一ピースの平坦性を確保 巻き戻された材料は、ローディングトロリーを介して5トンのアンローディングラックに配置され、シートにロール成形されます お客様のご要望に応じてオプションのバッファピット |

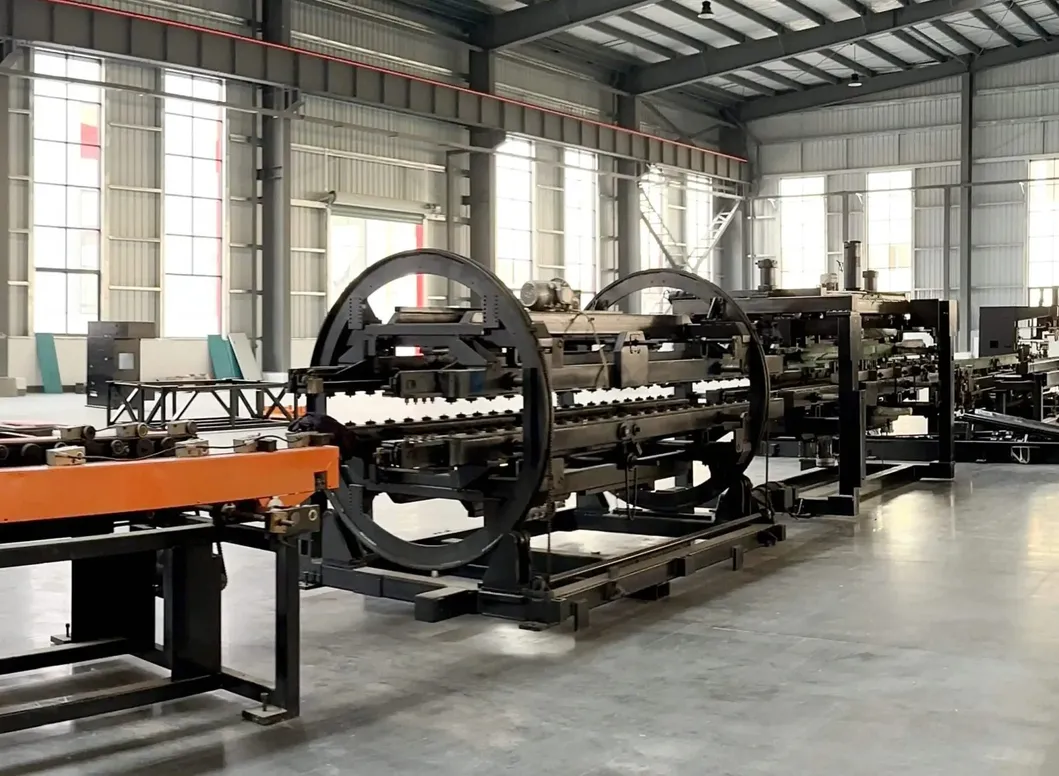

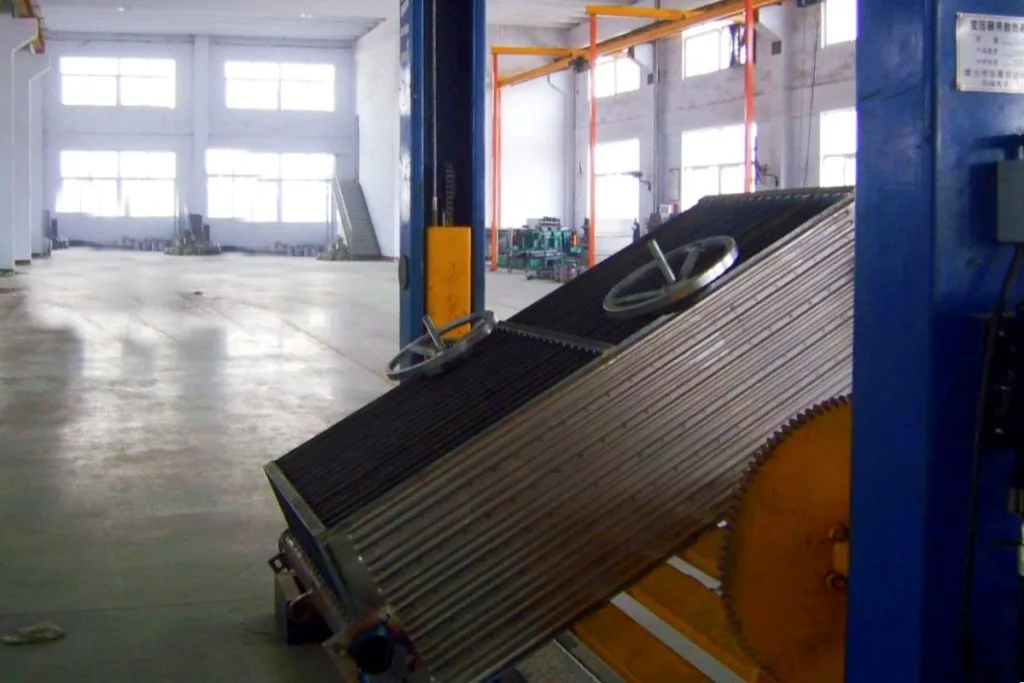

| 反転および接合ステーション 搬送速度：5～15 m/分 ラジエーターフィンの180°反転 反転装置：回転ラック、反転ラック、伝送システム、反転装置、プッシュ装置など 最初のシートがプリセット位置に到達→反対側の搬送ラックに反転 2番目のシートがプリセット位置に到達→プッシュ装置が最初のシートに移動し、接合を完了 |
 |
 |
ダブルヘッドプリスポット溶接ステーション 2セットのスポット溶接加圧装置 電力：60 KVA 反転と組み立て後、プリスポット溶接機がマルチスポット溶接のためにワークピースを位置合わせし、固定します |

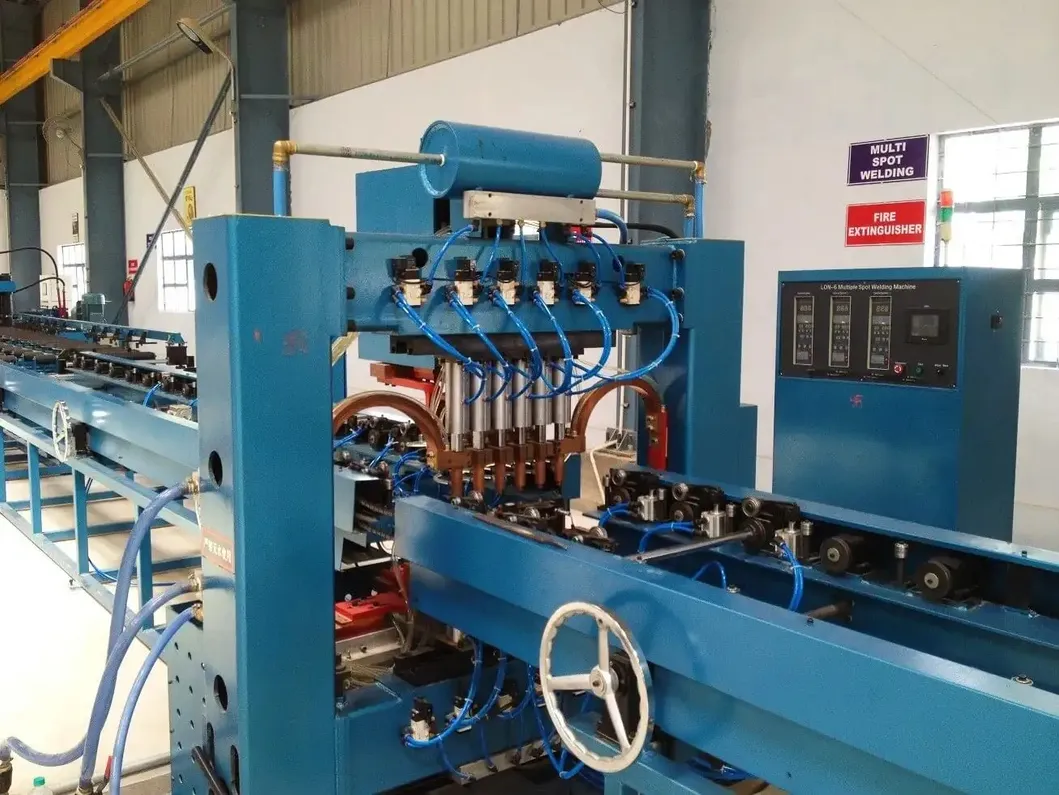

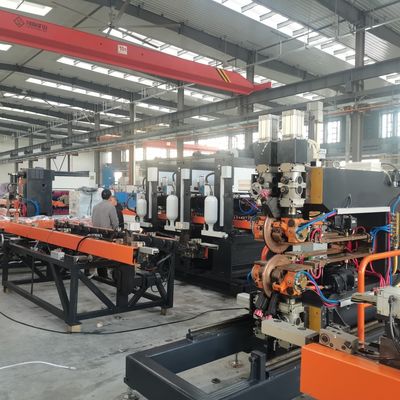

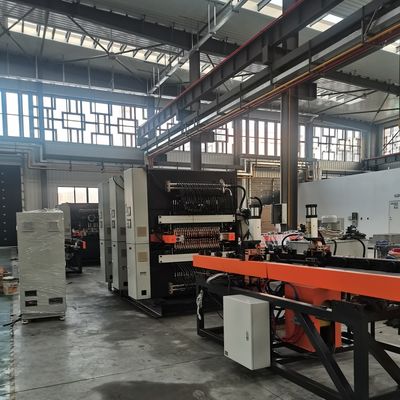

| ガントリーマルチスポット溶接ステーション 12セットのスポット溶接加圧装置 ダブルヘッド溶接ヘッド、6点/列 AC電源：12セット 電力：12 * 50 KVA 効率向上のためのダブルロウ溶接 |
 |

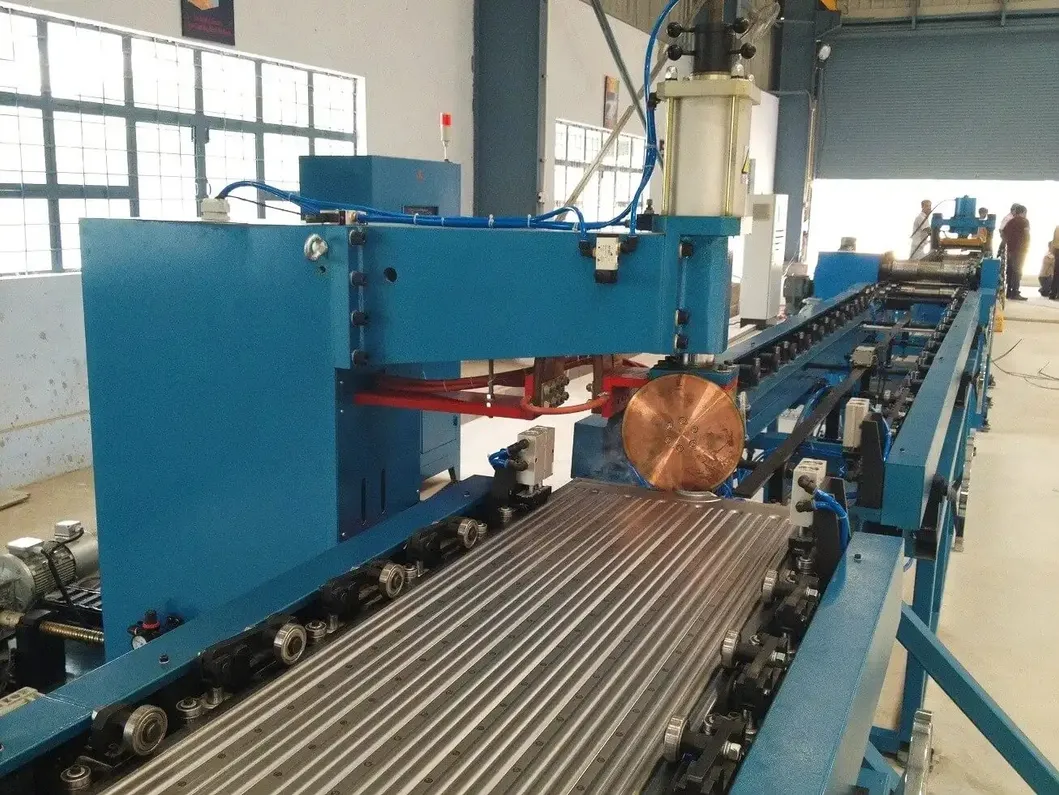

| 両面シーム溶接ステーション 2セットのシーム溶接機、対称配置 4セットのシーム溶接加圧ヘッド 2セットの可変周波数溶接電源 電力：2 * 160 KVA 最大圧力：12,000 N 差動伝送機構 シーム溶接速度：0～2.8 m/分 |
|
| ローリングシャーリングおよびレベリングステーション 機械箱、駆動装置、シャーリング装置、エッジ破砕機構、レベリング機構、電子制御システム、空気圧システムなどで構成 ローリングシャーディスクが両側を切断; カッターディスクは合金工具鋼製（耐衝撃性、耐摩耗性、長寿命） ローリングシャーリング速度：2～6 m/分 駆動電力：4 kW |
 |
 |

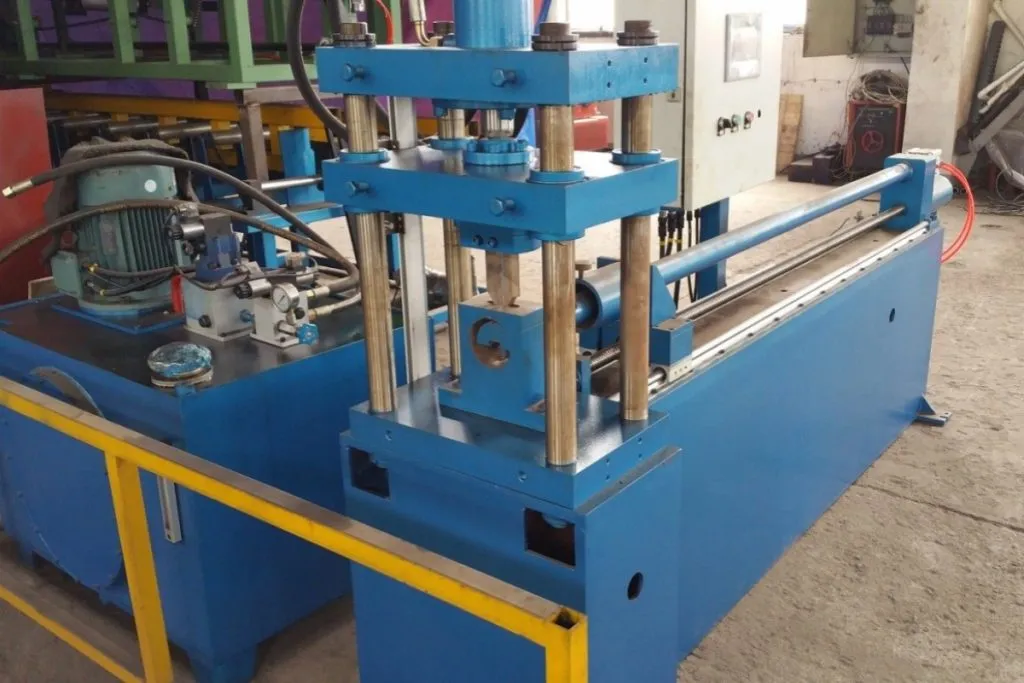

エンドパンチングステーション ベース、リフティング機構、パンチングフレーム、パンチングダイ、パンチングシリンダー、リフティングシリンダー、油圧ステーションなどで構成 緩んだ端を切断してエッジのアライメントと一貫性を確保するために使用 パンチング力を低減するための面取りエッジ付きパンチングダイ パンチングマシンの圧力：160 T |
| エンドアルゴンアーク溶接ステーション 2セットの設備、対称配置 ワークピースの前面を溶接するための1セット、背面を溶接するための1セット 4セットのパナソニックアルゴンアーク溶接電源 電流範囲：5～315 A 溶接速度：300～600 mm/分 |
 |
| パレタイジングステーション パレタイジングラックあたりの保管数量：40個 パレット間隔：45 mm 把持方法：シリンダーが材料をクランプし、グリッパーが90°回転してラックに配置 材料カートの作業方法：サーボステップ移動、1個配置後に次の位置に移動、ラックがいっぱいになったら手動カート交換 |
オプションの付属品
 |
 |
 |
|

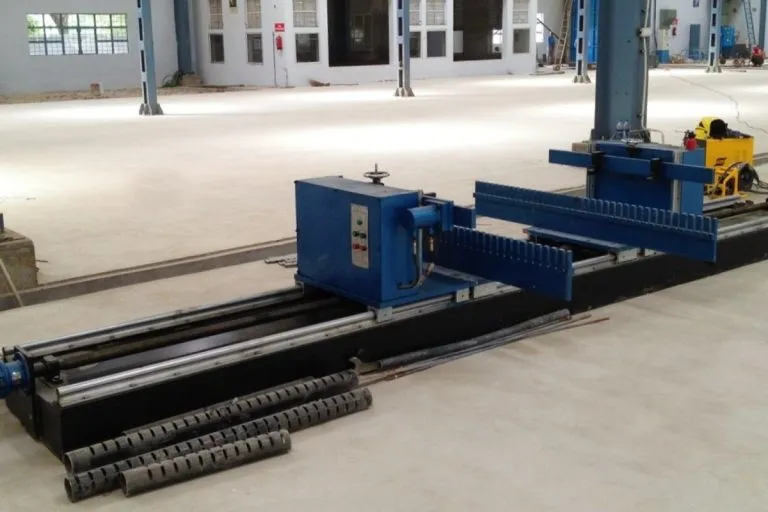

| ヘッダーパイプパンチングマシン | 組立治具 | フランジ溶接テーブル | 組立溶接用ターンオーバーテーブル |
| ヘッダーパンチマシンは自動的にインデックスし、パイプに最大40個のスロットペアを作成します（最大40枚のパネル）。パイプは、パネルあたり2つの特殊形状の長方形スロットで切断されます。内部サポートにより、パンチング中の変形を防ぎます。パンチあたりのサイクル時間：約6秒。 | 水平組立治具は、ラジエーターパネルをヘッダーパイプに組み立てるのに役立ちます。パネルは、自動スタッキングマシンでラック治具に配置され、次に治具に配置されます。一端は手動で長さを調整し、もう一端は油圧プレスを使用してタック溶接のために保持および位置決めします。 | 電動フランジマウント治具は、ラジエーターの中心線にマウントフランジを正確に位置合わせするように設計されています。パネルの長さと組立深さの電動調整により、生産変更にすばやく再構成できます。サーボモーターの位置決めにより、正確な組み立てが保証されます。 | 電動ターンオーバー治具は、ラジエーター要素をラジエーターアセンブリのために反転するように設計されています。片側からヘッダーパイプを溶接した後、ラジエーターを反転して反対側を溶接します。 |
その他の情報
| 製品の詳細 | 技術サービス |
| Trintfar Horse Transformer Radiator Fin Production Lineは国際規格に準拠しており、より経済的で競争力のある価格を提供します。 | 顧客中心主義を遵守し、設置、試運転、トレーニング、メンテナンスなど、包括的なプリセールスおよびアフターサービスを貴社に提供します。 |

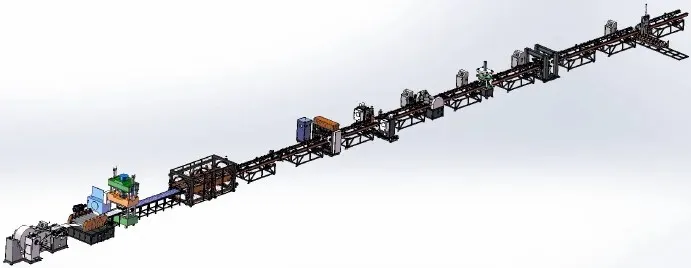

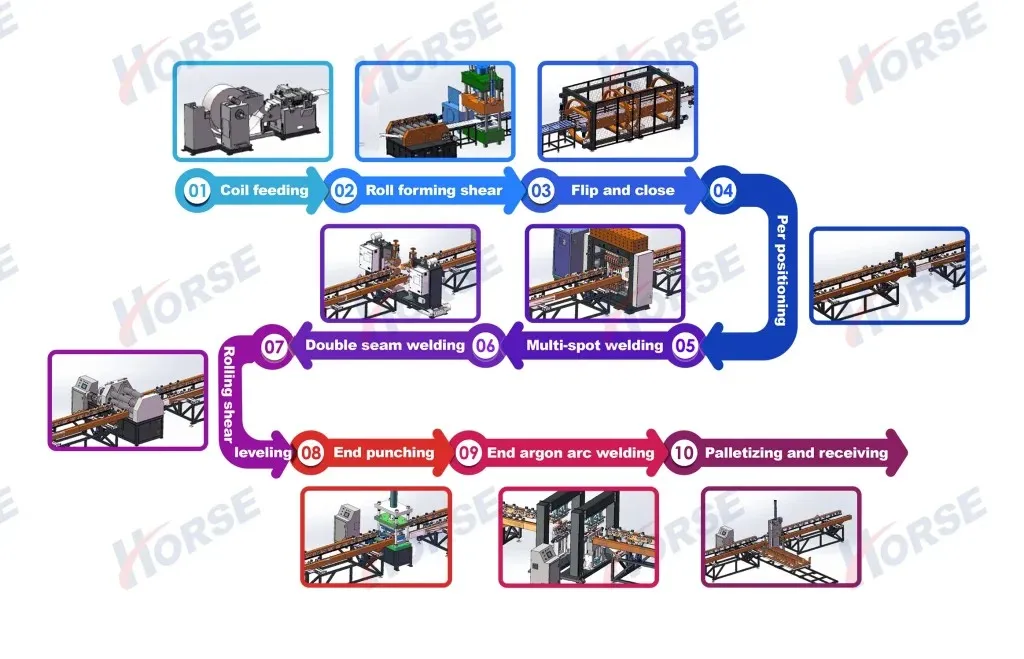

| 全自動変圧器ラジエーターフィン生産ラインレイアウト図 |
プリセールスサービス： 契約締結前に、当社は顧客にさまざまな生産プロセスソリューションと機器の技術コンサルティングサービスを提供します。 設置と試運転： 契約に従い、当社は指定された時間内に、ユーザーが指定した設置場所に機器を安全に輸送し、技術サービスエンジニアを派遣して現場で設置します。ユーザーが基本的な設置および試運転スペアパーツを持っている場合、技術サービスエンジニアは、ユーザーが使用できるように機械を設置およびデバッグし、設置および試運転の現場環境が整然と清潔であることを確認します。 アフターセールストレーニング：当社は、購入者のサイトまたは販売者のトレーニングセンターで無料の技術トレーニング（最低5日間）を提供しています。主なトピックは次のとおりです。
機器のメンテナンス
|
 |
|
| 生産結果 | |
| いいえ | 名前 | モデル | 数量 | ユニット |
| 1 | 自動巻き戻し機 | FJJ-0-0 | 1 | セット |
| 2 | ロール成形せん断機 | CXJ-0-0 | 1 | セット |
| 3 | 反転および組立機 | FZJ-0-0 | 1 | セット |
| 4 | ダブルヘッドプリスポット溶接機 | DN60-2C | 1 | ユニット |
| 5 | ガントリー12ヘッドスポット溶接機 | LM-12C | 1 | ユニット |
| 6 | 両面シーム溶接機 | 2*FVM160-2C | 1 | ユニット |
| 7 | ローリングおよびレベリングマシン | JPJ-0-0 | 1 | ユニット |
| 8 | エンドパンチングマシン | CQJ-0-0 | 1 | ユニット |
| 9 | エンドアルゴンアーク溶接機 | YHH-4C | 2 | ユニット |
| 10 | 完成品スタッキングマシン | MDJ-0-0 | 1 | ユニット |
| 11 | コンベアラック | SSJ-0-0 | 10 | ユニット |
| 空気圧 | Airtac |
| 制御 | 三菱またはシーメンス |
| サーボシステム | 安川 |
| リニアベアリングとアクチュエータ | THK |
| 油圧 | Yuci |
| 電気 | シュナイダー、シーメンス |
