商品の詳細:
|
| Power: | 12 * 50 KVA | AC power supplies: | 12 sets |
|---|---|---|---|
| Seam welding speed: | 0-2.8 m/min | Grabbing method: | Cylinder clamps material, gripper turns 90° to place on rack |
| Material cart working method: | Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full | ||
| ハイライト: | 12 * 50 KVA トランスフォーマー ラジエーターフィン 生産ライン,全自動トランスフォーマーラジエーターフィン生産ライン |
||

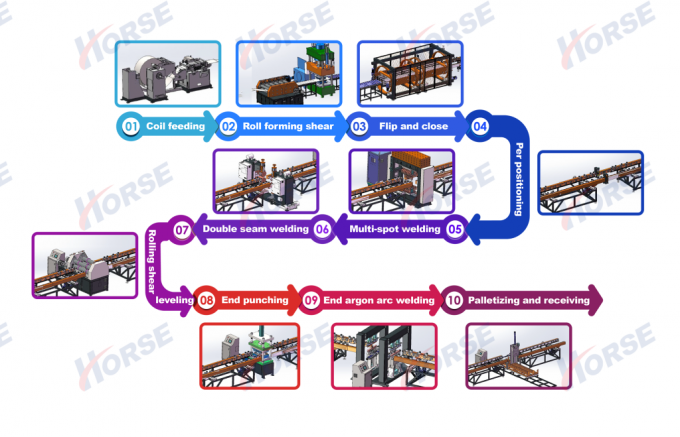

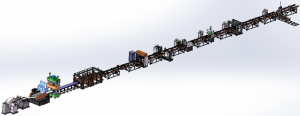

作業流程:デコイル→ロール形成→水力プレス→ターンオーバー →多重点溶接→サイドシーム溶接 →ヘッド溶接 →サイドシェーリング →ヘッド切断 →最終製品 →自動パネルスタッピングマシン

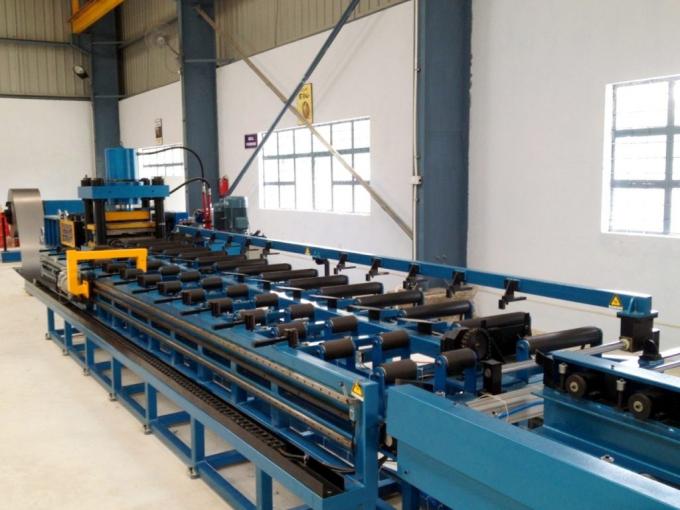

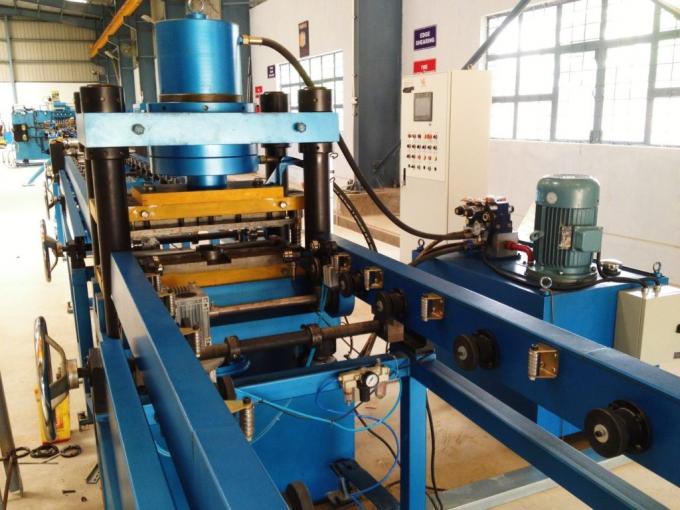

ローリング速度: 6~14m/min
調整可能な圧力
エンドパンチ: 315トンの液圧プレス
ロータリー・エンコーダーとサーボドライブ
レベルメカニズムは,単一のパーツの平らさを保証します

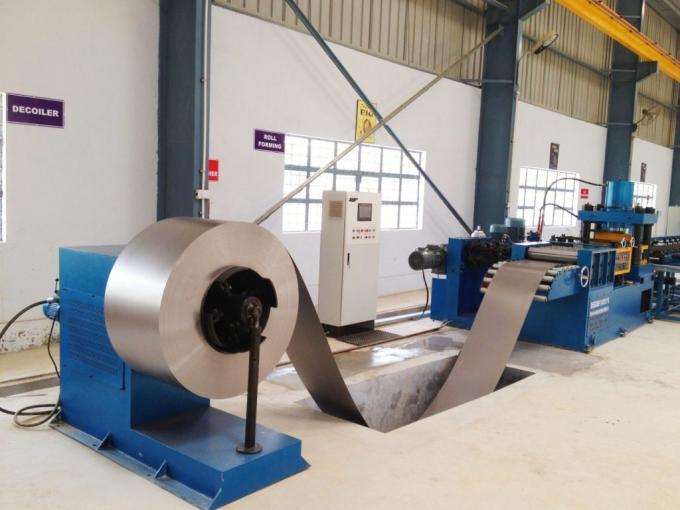

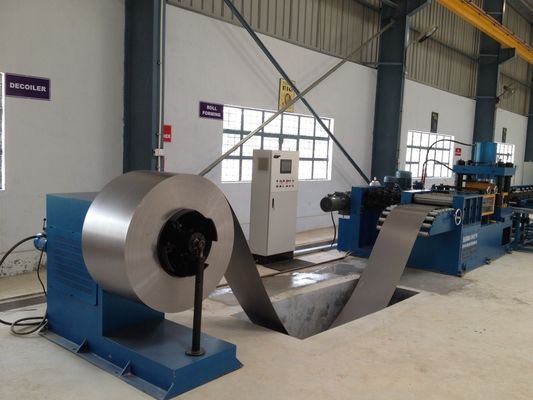

5トンの卸荷ラックに荷乗車で置く,シートに巻く未巻物
客の要求に応じてオプションのバッファー・ピット
輸送速度: 5-15 m/min
ラジエータのフィンを180°回転させる

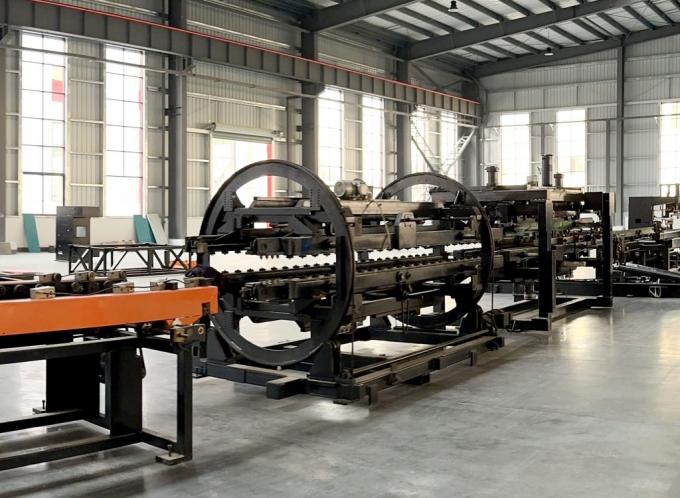

フリップ装置:回転ラック,フリップラック,トランスミッションシステム,フリップ装置,プッシュ装置など
最初のシートは事前に設定された位置に達 → 反対の輸送ラックに翻転
→ 押す装置は,最初のシートに移動し,結合を完了
2組のスポット溶接圧力装置
電力: 60KVA
転覆と組立後,プレスポット溶接機は,多スポット溶接のためのワークピースを並べて固定

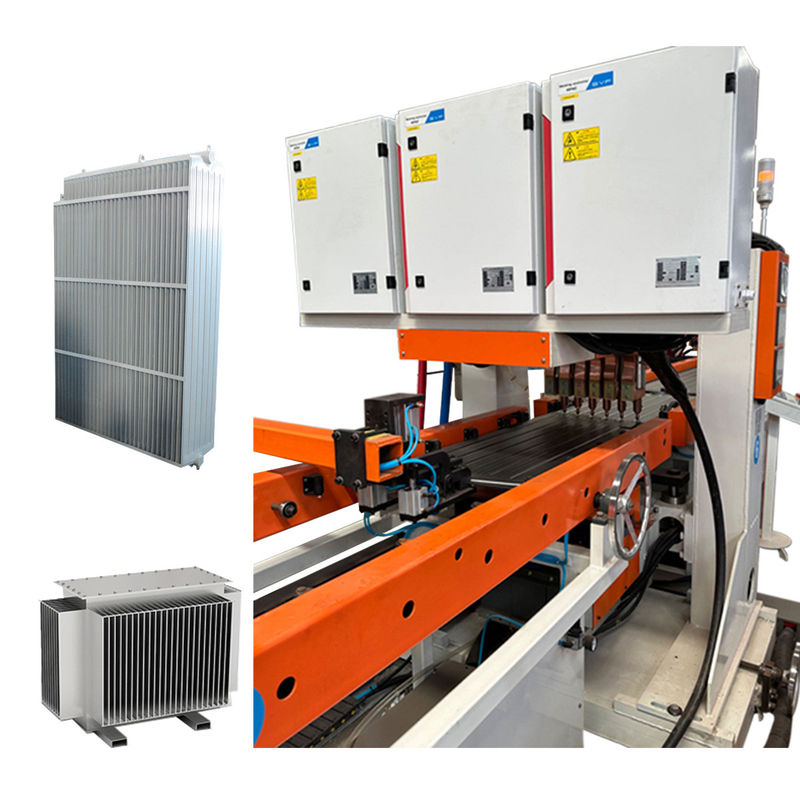

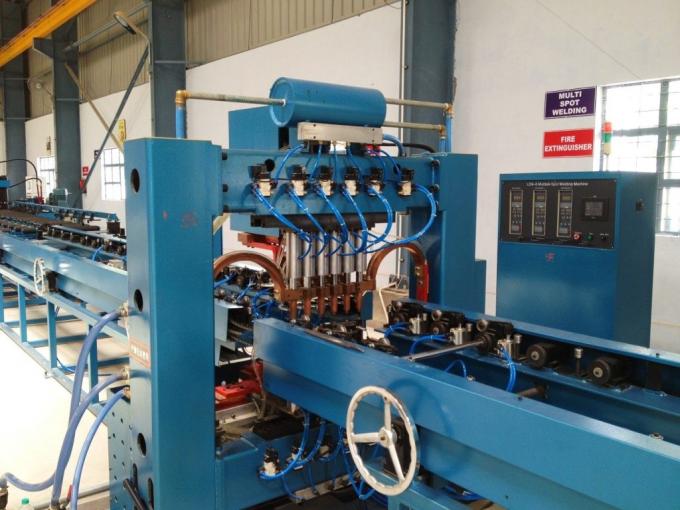

12組のスポット溶接圧力装置
2頭接接頭頭 6点/列
AC電源: 12セット
電力: 12 * 50 KVA
効率の向上のために二列溶接

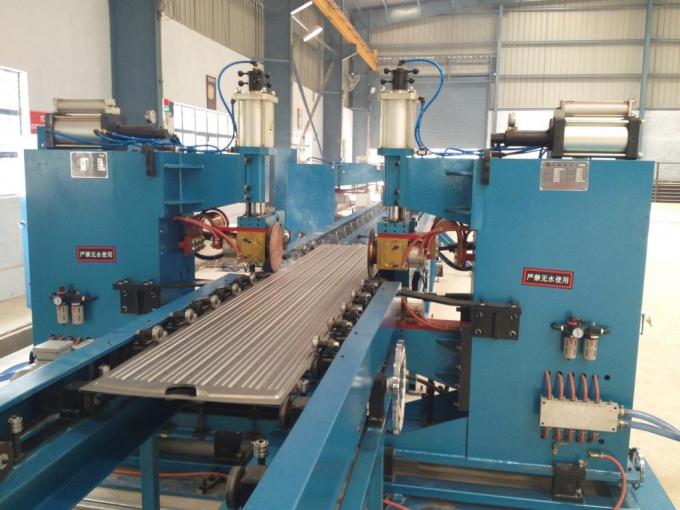

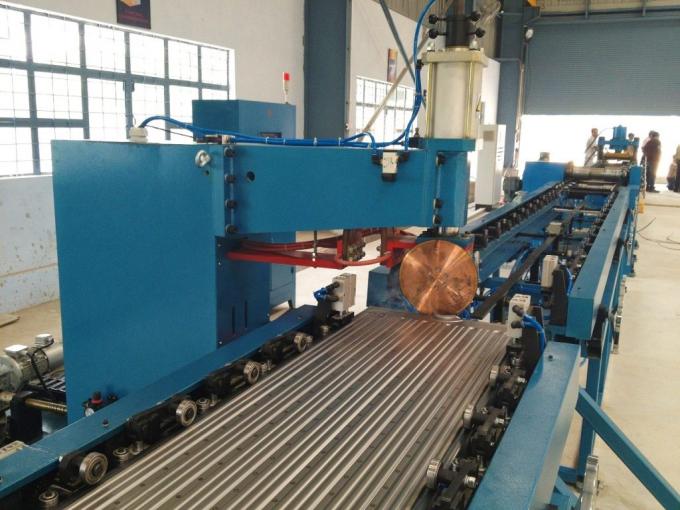

2組のシーム・ウェルディング・マシン,対称配置
4組のシーム溶接圧力ヘッド
2組の変頻溶接電源
電力: 2 * 160 KVA
最大圧力:12,000 N
差異的な伝送メカニズム
縫合の溶接速度: 0-2,8 m/min
機械箱,駆動装置,切断装置,縁砕き機構,平衡機構,電子制御システム,気力システムなどから構成される.
ローリング・シア・ディスクは両面を切る. 刀具用鋼合金製の切断盤 (衝撃耐性,耐磨性,長寿命)
ローリングシート速度: 2~6m/min
駆動力: 4 kW
ベース,リフティング・メカニズム,パンシング・フレーム,パンシング・ダイ,パンシング・シリンダー,パンシング・シリンダー,リフティング・シリンダー,水力ステーションからなる
縁の並び直しと一貫性を確保するために,緩い端を剪定するために使用されます
パンシング・フォースを減らすために,ベーリング・エッジでパンシング・ダイ
パンシングマシーン圧: 160 T
2組の装置,対称的に配置
1セット前端の溶接,1セットの作業部品の裏端の溶接
パナソニックのアルゴン弧溶接電源の4セット
電流範囲: 5-315A
溶接速度: 300~600mm/min

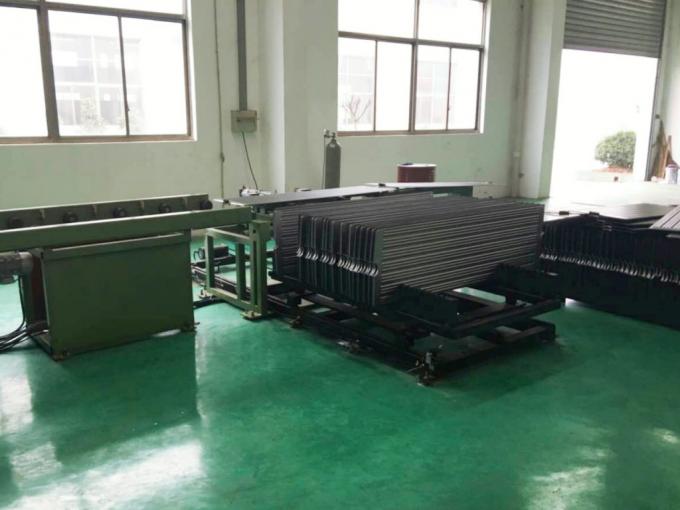

パレティ化用ラック1台分の貯蔵量: 40個
パレット間隔: 45mm
握り方法:シリンダー・クランプ材料,グリッパーがラックに置くために90°回転
材料のカート作業方法: サーボステップ運動, 1 片を置いた後に次の位置に移動,ラックが満タン時,手動のカート交換
ヘッダーパンチ・マシンは,パイプ (最大40パネル) に最大40のスロットペアを作成するために自動的にインデックスします.パイプはパネルごとに2つの特別に形状の長方形スロットで切られています.内部サポートは,パンシング中に変形を防ぐパンチ毎回転時間: ~6秒
ホリゾンタルアセンブリ・フィクチャー (Horizontal Assembly Fixture) は,ラジエータパネルをヘッダーパイプに組み込むのに役立ちます.パネルは,自動スタッキングマシーンでラックフィクチャーに配置され,その後フィクチャーに入ります.片方の端は長さのために手動で調整されます反対端はハイドロリックプレスを用いて 固定し 位置付けして 接接します
装置は,電動で調整され,パネルの長さと組立深さを調整します.生産変更のための迅速な再構成を可能にしますサーボモーターの位置付けにより 精密な組み立てが保証されます
電動回転装置は,ヘッダーパイプを片側から溶接した後,散熱装置の散熱装置の散熱装置を回転させ,次に散熱装置を別の側から溶接するように設計されている.
トリントファールホース トランスフォーマー ラジエーターフィン 生産ラインは国際基準を満たし,より経済的で競争力のある価格を提供しています.
| 違う | 名前 | モデル | Qty | ユニット |
| 1 | オートマティック・ロウリング・マシン | FJJ-0-0 | 1 | セット |
| 2 | ローリング・フォーム・シーリング・マシン | CXJ-0-0 | 1 | セット |
| 3 | ターニング・アセンブル・マシン | FZJ-0-0 | 1 | セット |
| 4 | 二重頭前点溶接機 | DN60-2C | 1 | ユニット |
| 5 | ガントリー 12頭点溶接機 | LM-12C | 1 | ユニット |
| 6 | 双面シーム溶接機 | 2*FVM160-2C | 1 | ユニット |
| 7 | ローリング・レーベル・マシン | JPJ-0-0 | 1 | ユニット |
| 8 | エンドパンシングマシン | CQJ-0-0 | 1 | ユニット |
| 9 | 末端アルゴン弧溶接機 | YHH-4C | 2 | ユニット |
| 10 | 完成品を積み重ねる機械 | MDJ-0-0 | 1 | ユニット |
| 11 | 輸送ラック | SSJ-0-0 | 10 | ユニット |
| パネウマティック | 空襲 |
| コントロール | 三?? やシメンス |
| サーボシステム | ヤスカワ |
| 線形ベアリングとアクチュエーター | THK |
| 液体 | ユチ |
| 電気 | シュナイダー,シメンス |
