商品の詳細:
|
| Product name: | Fully Automatic Transformer Radiator Fin Production Line | Capacity config: | 60 pcs/h (based on 2m products) |
|---|---|---|---|
| Panel length ranges: | 1000mm to 4500mm | Equipment area: | 65m *6.5m*2m(L*W*H) |
| The available sizes: | 320, 460, 480, 520, and 535, | Equipment power distribution: | 330KVA |
| ハイライト: | トランスフォーマー・ラジエーター・フィン 生産ライン,自動トランスフォーマーラジエーターフィン生産ライン,トランスフォーマー・ラジエーター・フィン生産ライン |
||

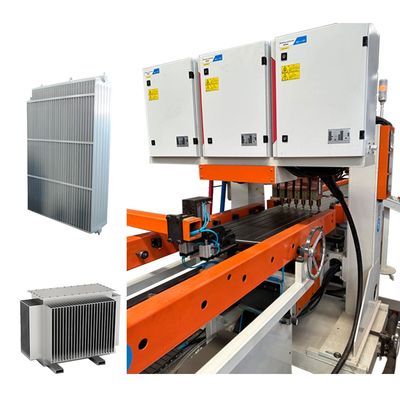

全自動トランスフォーマーラジエーターフィン生産ライン
ライン全体が自動デコイラー,ロール前,ターンオーバープラットフォーム,複数のスポット溶接機,サイドシーム溶接機,ヘッド溶接機,サイドシーリングマシン,ヘッド切断機,そして転送テーブルほかにも
サイズは320,460,480,520,535ですし,クライアントの特定の要求に基づいてカスタムデザインすることができます.
パネルの長さは1000mmから4500mmに及ぶ.全ラインは完全に自動化されており,世界レベルの基準を満たす高品質の製品と最高レベルのパフォーマンスを保証します.
作業流程:デコイリング→ロール形成→水力プレス→ターンオーバー →多重スポット溶接→横縫合溶接 →頭溶接 →横切削 →頭切断 →最終製品 →自動パネルスタッピングマシン

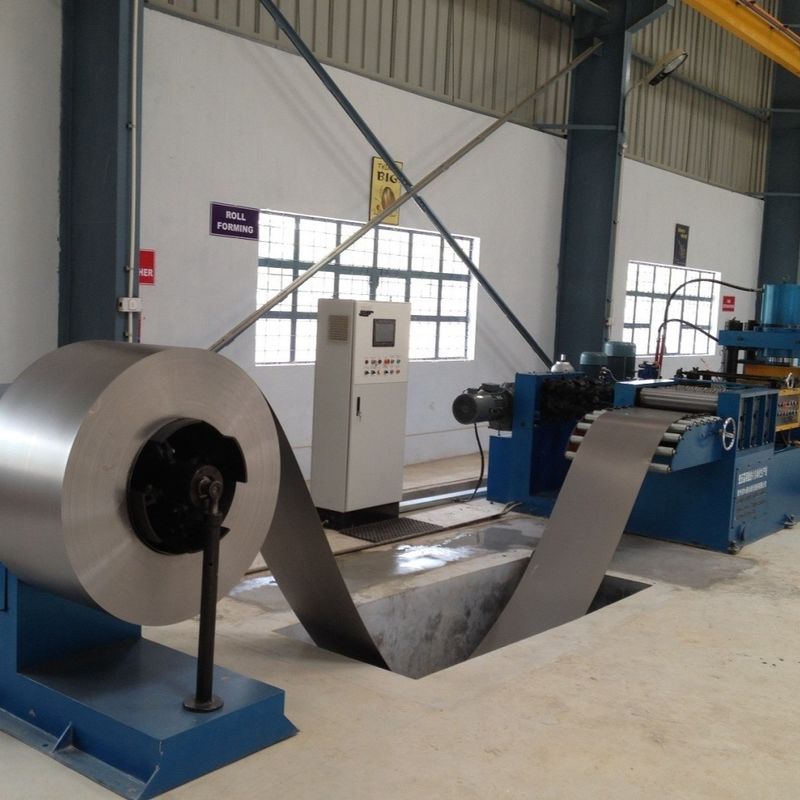

ローリング・フォーミング・ステーション
ローリング速度: 6~14m/min
調整可能な圧力
エンドパンチ: 315トンの液圧プレス
ロータリー・エンコーダーとサーボドライブ
レベルメカニズムは,単一のパーツの平らさを保証します
5トンの卸荷ラックに荷乗車で置く,シートに巻く未巻物
客の要求に応じてオプションのバッファー・ピット
フリップ・アンド・ジョイント・ステーション
輸送速度: 5-15 m/min
ラジエータのフィンを180°回転させる
フリップ装置:回転ラック,フリップラック,トランスミッションシステム,フリップ装置,プッシュ装置など
最初のシートは事前に設定された位置に達 → 反対の輸送ラックに翻転
→ 押す装置は,最初のシートに移動し,結合を完了
二重頭前点溶接ステーション
2組のスポット溶接圧力装置
電力: 60KVA
転覆と組立後,プレスポット溶接機は,多スポット溶接のためのワークピースを並べて固定

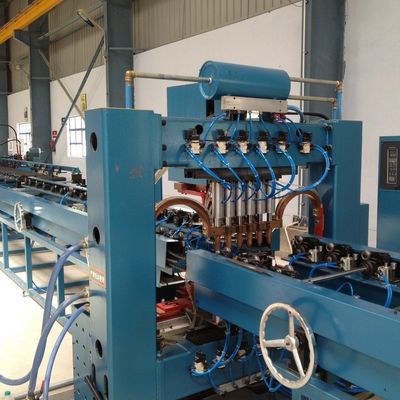

12組のスポット溶接圧力装置
2頭接接頭頭 6点/列
AC電源: 12セット
電力: 12 * 50 KVA
効率の向上のために二列溶接

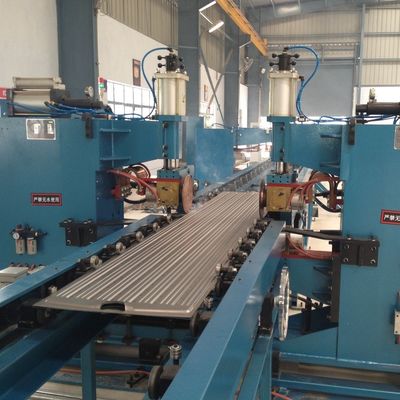

2組のシーム・ウェルディング・マシン,対称配置
4組のシーム溶接圧力ヘッド
2組の変頻溶接電源
電力: 2 * 160 KVA
最大圧力:12,000 N
差異的な伝送メカニズム
縫合の溶接速度: 0-2,8 m/min
機械箱,駆動装置,切断装置,縁砕き機構,平衡機構,電子制御システム,気力システムなどから構成される.
ローリング・シア・ディスクは両面を切る. 刀具用鋼合金製の切断盤 (衝撃耐性,耐磨性,長寿命)
ローリングシート速度: 2~6m/min
駆動力: 4 kW
ベース,リフティング・メカニズム,パンシング・フレーム,パンシング・ダイ,パンシング・シリンダー,パンシング・シリンダー,リフティング・シリンダー,水力ステーションからなる
縁の並び直しと一貫性を確保するために,緩い端を剪定するために使用されます
パンシング・フォースを減らすために,ベーリング・エッジでパンシング・ダイ
パンシングマシーン圧: 160 T
2組の装置,対称的に配置
1セット前端の溶接,1セットの作業部品の裏端の溶接
パナソニックのアルゴン弧溶接電源の4セット
電流範囲: 5-315A
溶接速度: 300~600mm/min
パレティ化用ラック1台分の貯蔵量: 40個
パレット間隔: 45mm
握り方法:シリンダー・クランプ材料,グリッパーがラックに置くために90°回転
材料のカート作業方法: サーボステップ運動, 1 片を置いた後に次の位置に移動,ラックが満タン時,手動のカート交換
