商品の詳細:
|
| 機械能力:: | 120m/分 | アフター保証サービス: | ビデオ技術サポート |
|---|---|---|---|
| 自動グレード: | 自動 | 状態: | 新しい |
| 電圧: | 220V/380V | 電力(w): | 220-450KW |
| 名前: | 高効率中国鋼板ラジエーター生産ライン | コアコンポーネント:: | PLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器、ギア、 |
| ロールフォーミングステーション 圧延速度: 6-14 m/min 調整可能な圧力エンドパンチ: 315トン油圧プレス フィン長/サイズ精度のためのロータリーエンコーダー＆サーボドライブ レベリング機構により単一部品の平坦性を確保 アンロールされた材料は、ローディングトロリーを介して5トンアンローディングラックに置かれ、シートにロールされます。 顧客の要望に応じてオプションのバッファピット |
反転・接合ステーション 搬送速度: 5-15 m/min ラジエーターフィンの180°反転 反転装置: 回転ラック、反転ラック、伝達システム、反転装置、プッシュ装置など 最初のシートが所定の位置に到達→反対側の搬送ラックに反転 2番目のシートが所定の位置に到達→プッシュ装置がそれを最初のシートの上に移動させ、接合を完了 |

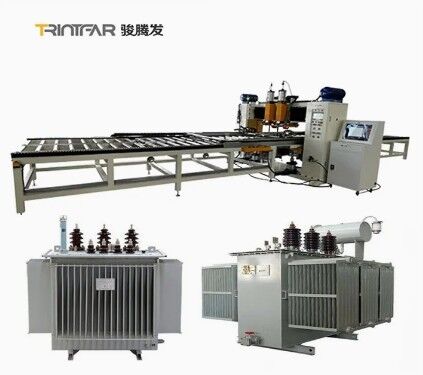

| ダブルヘッド予備スポット溶接ステーション 2セットのスポット溶接圧力装置 電力: 60 KVA 反転・組み立て後、予備スポット溶接機がワークピースを整列・固定し、マルチスポット溶接を行います。 |

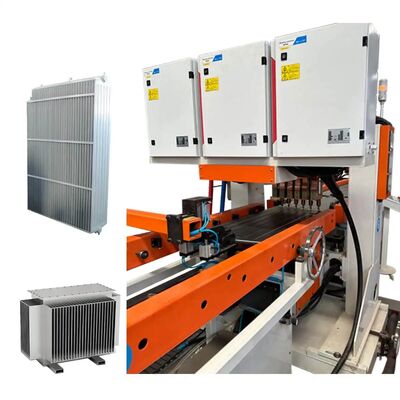

ガントリーマルチスポット溶接ステーション 12セットのスポット溶接圧力装置 ダブルヘッド溶接ヘッド、6点/列 AC電源: 12セット 電力: 12 * 50 KVA ダブルロー溶接で効率向上 |
| 両面シーム溶接ステーション 2セットのシーム溶接機、対称配置 4セットのシーム溶接圧力ヘッド 2セットの可変周波数溶接電源 電力: 2 * 160 KVA 最大圧力: 12,000 N 差動伝達機構 シーム溶接速度: 0-2.8 m/min |
ロールシャーリング＆レベリングステーション マシンボックス、駆動装置、シャーリング装置、エッジクラッシュ機構、レベリング機構、電子制御システム、空気圧システムなどで構成されます。 ロールシャーリングディスクは両側を切断します。カッターディスクは合金工具鋼製（耐衝撃性、耐摩耗性、長寿命） ロールシャーリング速度: 2-6 m/min 駆動電力: 4 kW |
| エンドパンチングステーション ベース、リフティング機構、パンチングフレーム、パンチングダイ、パンチングシリンダー、リフティングシリンダー、油圧ステーションで構成されます。 緩んだ端をせん断して、エッジの整列と一貫性を確保するために使用されます。 パンチングフォースを低減するための面取りされたエッジを持つパンチングダイ パンチングマシン圧力: 160 T |
エンドアルゴンアーク溶接ステーション 2セットの設備、対称配置 1セットはワークピースの前面溶接用、1セットは後面溶接用 4セットのパナソニックアルゴンアーク溶接電源 電流範囲: 5-315 A 溶接速度: 300-600 mm/min |
|
パレタイジングステーション パレタイジングラックあたりの保管数量: 40個 パレット間隔: 45 mm 把持方法: シリンダーが材料をクランプし、グリッパーが90°回転してラックに配置します。 マテリアルカートの作業方法: サーボステップ移動、1個配置後に次の位置に移動、ラックがいっぱいになったら手動でカート交換 |
|
ヘッダーパイプパンチングマシン
ヘッダーパンチマシンは、最大40枚のパネルに対応する最大40ペアのスロットを自動的にインデックス作成して作成します。パイプはパネルあたり2つの特殊形状の長方形スロットで切断されます。内部サポートにより、パンチング中の変形を防ぎます。パンチあたりのサイクルタイム: 約6秒。
|
アセンブリ治具 水平アセンブリ治具は、ラジエーターパイプへのラジエーターパネルの組み立てを支援します。パネルは自動積層機でラック治具に置かれ、その後治具に置かれます。一方の端は手動で長さに調整され、もう一方の端は油圧プレスを使用して固定・位置決めされ、タッキング溶接が行われます。 |
フランジ溶接テーブル 動力付きフランジマウント治具は、ラジエーター中心線上の取り付けフランジを正確に位置合わせするように設計されています。パネル長とアセンブリ深さの動力付き調整により、生産変更に迅速に対応できます。サーボモーターの位置決めにより、正確なアセンブリが可能です。 |
溶接組み立て用反転テーブル 動力付き反転治具は、片側からヘッダーパイプを溶接した後、ラジエーター要素を反転させてラジエーターアセンブリを組み立てるように設計されており、その後ラジエーターを反転させて反対側を溶接します。 |
製品詳細 |
テクニカルサービス |

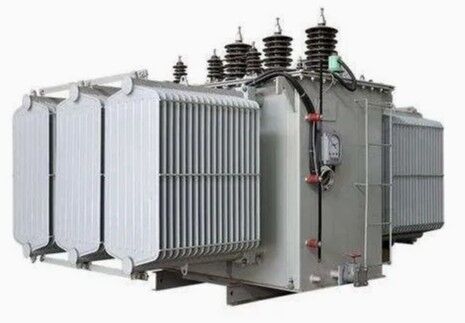

Trintfar Horse Transformer Radiator Fin Production Lineは国際基準を満たし、より経済的で競争力のある価格を提供します。
全自動トランスフォーマーラジエーターフィン生産ラインレイアウト図
|
顧客中心主義を遵守し、設置、試運転、トレーニング、メンテナンスなどの包括的なプレセールスおよびアフターセールスサービスを提供します。 プレセールスサービス:契約締結前に、当社はお客様に様々な生産プロセスソリューションと機器に関する技術コンサルティングサービスを提供します。 設置・試運転:契約に基づき、当社は指定された設置場所に機器を期日内に安全に輸送し、技術サービスエンジニアを派遣して現場で設置します。ユーザーが基本的な設置・試運転スペアパーツを持っている場合、技術サービスエンジニアがユーザーのために機械を設置・デバッグして使用できるようにします。設置・試運転現場の環境が整然として清潔で整理されていることを保証します。 アフターセールストレーニング: 当社は、購入者のサイトまたは販売者のトレーニングセンターで無料の技術トレーニング（最低5日間）を提供します。主なトピックは次のとおりです。
機器のメンテナンス
|
| いいえ | 名前 | モデル | 数量 | ユニット |
| 1 | 自動アンワインダー | FJJ-0-0 | 1 | セット |
| 2 | ロールフォーミングシャーリングマシン | CXJ-0-0 | 1 | セット |
| 3 | 反転・組み立て機 | FZJ-0-0 | 1 | セット |
| 4 | ダブルヘッド予備スポット溶接機 | DN60-2C | 1 | ユニット |
| 5 | ガントリー12ヘッドスポット溶接機 | LM-12C | 1 | ユニット |
| 6 | 両面シーム溶接機 | 2*FVM160-2C | 1 | ユニット |
| 7 | ロールレベリングマシン | JPJ-0-0 | 1 | ユニット |
| 8 | エンドパンチングマシン | CQJ-0-0 | 1 | ユニット |
| 9 | エンドアルゴンアーク溶接機 | YHH-4C | 2 | ユニット |
| 10 | 完成品積層機 | MDJ-0-0 | 1 | ユニット |
| 11 | コンベヤラック | SSJ-0-0 | 10 | ユニット |
| 空圧 | Airtac |
| 制御 | 三菱またはシーメンス |
| サーボシステム | 安川 |
| リニアベアリング＆アクチュエータ | THK |
| 油圧 | Yuci |
| 電気 | シーメンス |
