商品の詳細:
|
| 機械能力:: | 120m/分 | アフター保証サービス: | ビデオ技術サポート |
|---|---|---|---|
| 自動グレード: | 自動 | 状態: | 新しい |
| 電圧: | 220V/380V | 電力(w): | 220-450KW |
| 名前: | 高効率中国鋼板ラジエーター生産ライン | コアコンポーネント:: | PLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器、ギア、 |
| ローリング・フォーミング・ステーション ローリング速度: 6~14m/min 調節可能な圧力 315トンの液圧プレス ロータリー・エンコーダーとサーボドライブ レベルメカニズムは,単一のパーツの平らさを保証します 5トンの卸荷ラックに荷乗車で置く,シートに巻く未巻物 客の要求に応じてオプションのバッファー・ピット |
フリップ・アンド・ジョイント・ステーション 輸送速度: 5-15 m/min ラジエータのフィンを180°回転させる フリップ装置:回転ラック,フリップラック,トランスミッションシステム,フリップ装置,プッシュ装置など 最初のシートは事前に設定された位置に達 → 反対の輸送ラックに翻転 → 押す装置は,最初のシートに移動し,結合を完了 |
| 二重頭前点溶接ステーション 2組のスポット溶接圧力装置 電力: 60KVA 転覆と組立後,プレスポット溶接機は,多スポット溶接のためのワークピースを並べて固定 |

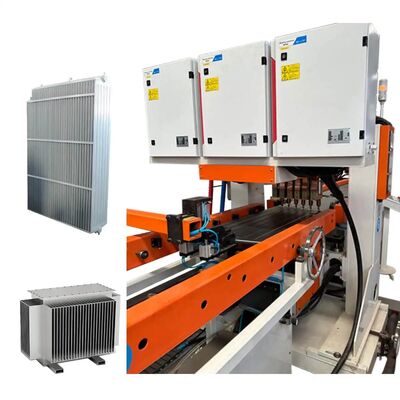

ゲントリー多点溶接ステーション 12組のスポット溶接圧力装置 2頭接接頭頭 6点/列 AC電源: 12セット 電力: 12 * 50 KVA 効率の向上のために二列溶接 |
| 双面シーム溶接ステーション 2組のシーム・ウェルディング・マシン,対称配置 4組のシーム溶接圧力ヘッド 2組の変頻溶接電源 電力: 2 * 160 KVA 最大圧力:12,000 N 差異的な伝送メカニズム 縫合の溶接速度: 0-2,8 m/min |
ローリング・シェーリング・レベリング・ステーション 機械箱,駆動装置,切断装置,縁砕き機構,平衡機構,電子制御システム,気力システムなどから構成される. ローリング・シア・ディスクは両面を切る. 刀具用鋼合金製の切断盤 (衝撃耐性,耐磨性,長寿命) ローリングシート速度: 2~6m/min 駆動力: 4 kW |
| エンドパンシングステーション ベース,リフティング・メカニズム,パンシング・フレーム,パンシング・ダイ,パンシング・シリンダー,パンシング・シリンダー,リフティング・シリンダー,水力ステーションからなる 縁の並び直しと一貫性を確保するために,緩い端を剪定するために使用されます パンシング・フォースを減らすために,ベーリング・エッジでパンシング・ダイ パンシングマシーン圧: 160 T |
末端アルゴン弧溶接ステーション 2組の装置,対称的に配置 1セット前端の溶接,1セットの作業部品の裏端の溶接 パナソニックのアルゴン弧溶接電源の4セット 電流範囲: 5-315A 溶接速度: 300~600mm/min |
|
パレット化所 パレティ化用ラック1台分の貯蔵量: 40個 パレット間隔: 45mm 握り方法:シリンダー・クランプ材料,グリッパーがラックに置くために90°回転 材料のカート作業方法: サーボステップ運動, 1 片を置いた後に次の位置に移動,ラックが満タン時,手動のカート交換 |
|
ヘッダーパイプパンシングマシン
ヘッダーパンチ・マシンは,パイプ (最大40パネル) に最大40のスロットペアを作成するために自動的にインデックスします.パイプはパネルごとに2つの特別に形状の長方形スロットで切られています.内部サポートは,パンシング中に変形を防ぐパンチ毎回転時間: ~6秒
|
組立装置 ホリゾンタルアセンブリ・フィクチャー (Horizontal Assembly Fixture) は,ラジエータパネルをヘッダーパイプに組み込むのに役立ちます.パネルは,自動スタッキングマシンのラックフィクチャーに配置され,その後フィクチャーに入ります.片方の端は長さのために手動で調整されます反対端はハイドロリックプレスを用いて 固定し 位置付けして 接接します |
フランジの溶接テーブル 装置は,電動で調整され,パネルの長さと組立深さを調整します.生産変更のための迅速な再構成を可能にしますサーボモーターの位置付けにより 精密な組み立てが保証されます |
溶接を組み立てるテーブルを転覆する 電動回転装置は,ヘッダーパイプを片側から溶接した後,散熱装置の散熱装置の散熱装置を回転させ,次に散熱装置を別の側から溶接するように設計されている. |
製品詳細 |
技術サービス |

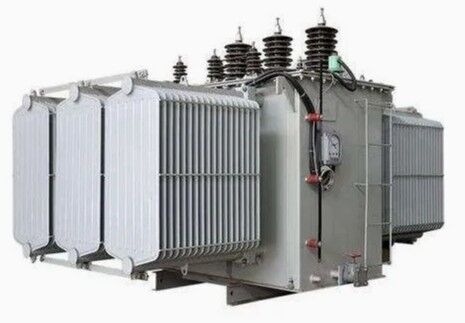

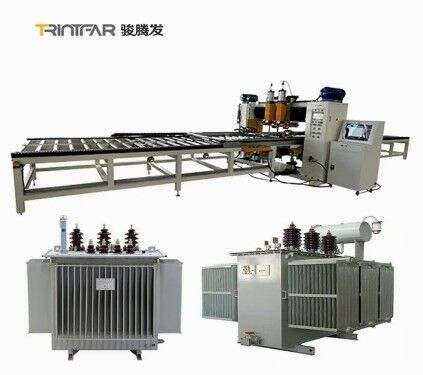

トリントファールホース トランスフォーマー ラジエーターフィン 生産ラインは国際基準を満たし,より経済的で競争力のある価格を提供しています.
全自動トランスフォーマー ラジエーターフィン 生産ライン レイアウト図
|
顧客を中心に 組み立て,運用,訓練,保守などの 販売前および販売後のサービスを 企業に提供します 販売前サービス契約締結前に,同社は顧客に様々な生産プロセスソリューションと機器に関する技術コンサルティングサービスを提供します. 設置と投入:契約書によると,当社の会社は,指定された時間内に,安全に,機器を,ユーザーによって指定された設置場所まで運ぶでしょう.そして技術サービスエンジニアを派遣して現場に設置します. ユーザが基本的なインストールと配備部品を稼働させると,技術サービスエンジニアは,ユーザが使用するためのマシンをインストールし,デバッグします.設置と稼働現場の環境が整然であることを確保する清潔で秩序ある 販売後の訓練: 会社では,購入者の現場または販売者のトレーニングセンターで無料の技術訓練 (最低5日) を提供しています.主なテーマは以下です.
設備のメンテナンス
|
| 違う | 名前 | モデル | Qty | ユニット |
| 1 | オートマティック・ロウリング・マシン | FJJ-0-0 | 1 | セット |
| 2 | ローリング・フォーム・シーリング・マシン | CXJ-0-0 | 1 | セット |
| 3 | ターニング・アセンブル・マシン | FZJ-0-0 | 1 | セット |
| 4 | 二重頭前点溶接機 | DN60-2C | 1 | ユニット |
| 5 | ガントリー 12頭点溶接機 | LM-12C | 1 | ユニット |
| 6 | 双面シーム溶接機 | 2*FVM160-2C | 1 | ユニット |
| 7 | ローリング・レーベル・マシン | JPJ-0-0 | 1 | ユニット |
| 8 | エンドパンシングマシン | CQJ-0-0 | 1 | ユニット |
| 9 | 末端アルゴン弧溶接機 | YHH-4C | 2 | ユニット |
| 10 | 完成品を積み重ねる機械 | MDJ-0-0 | 1 | ユニット |
| 11 | 輸送ラック | SSJ-0-0 | 10 | ユニット |
| パネウマティック | 空襲 |
| コントロール | 三?? やシメンス |
| サーボシステム | ヤスカワ |
| 線形ベアリングとアクチュエーター | THK |
| 液体 | ユチ |
| 電気 | シメンス |
