商品の詳細:
|
| 機械能力:: | 120m/分 | アフター保証サービス: | ビデオ技術サポート |
|---|---|---|---|
| 自動グレード: | 自動 | 状態: | 新しい |
| 電圧: | 220V/380V | 電力(w): | 220-450KW |
| 名前: | 高効率中国鋼板ラジエーター生産ライン | コアコンポーネント:: | PLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器、ギア、 |
| ロール成形ステーション 圧延速度: 6-14 m/分 調整可能な圧力エンドパンチ: 315トン油圧プレス フィンの長さ/サイズ精度のためのロータリーエンコーダとサーボドライブ レベリング機構により、単一ピースの平坦性を確保 巻き出し材は、ローディングトロリーを介して5トンのアンローディングラックに配置され、シートに圧延されます お客様のご要望に応じてオプションのバッファピット |
反転および接合ステーション 搬送速度: 5-15 m/分 ラジエーターフィンの180°反転 反転装置: 回転ラック、反転ラック、伝送システム、反転装置、プッシュ装置など 最初のシートがプリセット位置に到達→反対側の搬送ラックに反転 2番目のシートがプリセット位置に到達→プッシュ装置が最初のシートに移動し、接合を完了 |
| ダブルヘッドプリスポット溶接ステーション 2組のスポット溶接圧力装置 電力: 60 KVA 反転と組み立て後、プリスポット溶接機がマルチスポット溶接のためにワークを位置合わせして固定 |

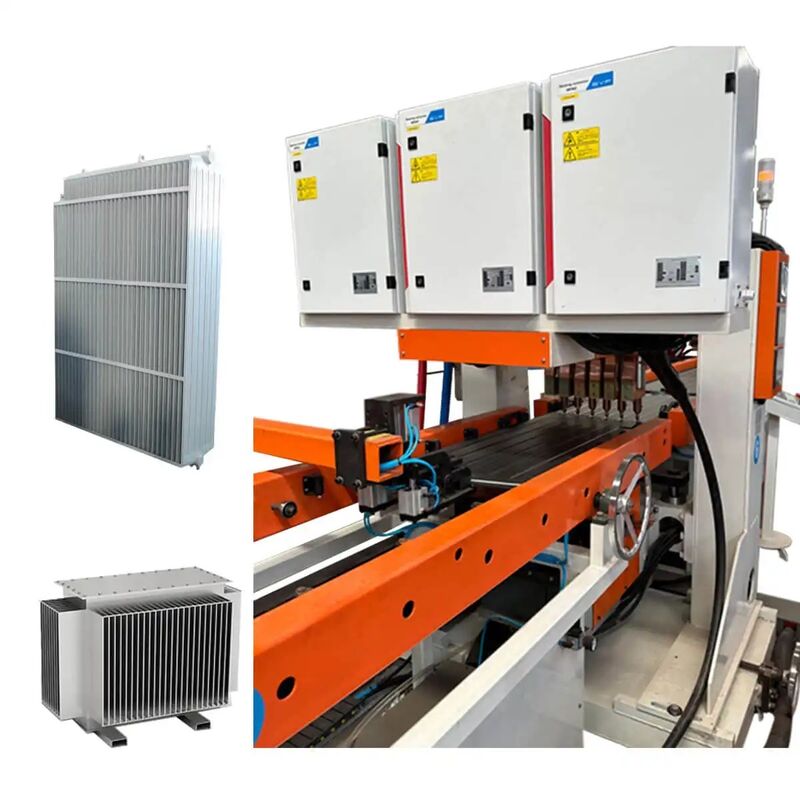

ガントリーマルチスポット溶接ステーション 12組のスポット溶接圧力装置 ダブルヘッド溶接ヘッド、6点/列 AC電源: 12組 電力: 12 * 50 KVA 効率向上のためのダブルロウ溶接 |
| 両面シーム溶接ステーション 2組のシーム溶接機、対称配置 4組のシーム溶接圧力ヘッド 2組の可変周波数溶接電源 電力: 2 * 160 KVA 最大圧力: 12,000 N 差動伝送機構 シーム溶接速度: 0-2.8 m/分 |
ローリングシャーリングおよびレベリングステーション 機械箱、駆動装置、シャーリング装置、エッジ破砕機構、レベリング機構、電子制御システム、空気圧システムなどで構成 ローリングシャーディスクが両側を切断; 合金工具鋼製のカッターディスク（耐衝撃性、耐摩耗性、長寿命） ローリングシャーリング速度: 2-6 m/分 駆動電力: 4 kW |
| エンドパンチングステーション ベース、リフティング機構、パンチングフレーム、パンチングダイ、パンチングシリンダー、リフティングシリンダー、油圧ステーションで構成 エッジのアライメントと一貫性を確保するために、緩んだ端を切断するために使用 パンチング力を低減するための面取りエッジ付きパンチングダイ パンチングマシンの圧力: 160 T |
エンドアルゴンアーク溶接ステーション 2組の設備、対称配置 1組はワークの前端を溶接、1組は後端を溶接 4組のパナソニックアルゴンアーク溶接電源 電流範囲: 5-315 A 溶接速度: 300-600 mm/分 |
|
パレタイジングステーション パレタイジングラックあたりの保管数量: 40個 パレット間隔: 45 mm 把持方法: シリンダーが材料をクランプし、グリッパーが90°回転してラックに配置 材料カートの作業方法: サーボステップ移動、1個配置後に次の位置に移動、ラックがいっぱいになったら手動カート交換 |
|
ヘッダーパイプパンチングマシン
ヘッダーパンチマシンは、パイプに最大40個のスロットペア（最大40枚のパネル）を自動的に作成するためにインデックスします。パイプは、パネルあたり2つの特殊な形状の長方形スロットで切断されます。内部サポートにより、パンチング中の変形を防ぎます。パンチあたりのサイクル時間: ~6秒。
|
組立治具 水平組立治具は、ラジエーターパネルをヘッダーパイプに組み立てるのに役立ちます。パネルは、自動スタッキングマシンでラック治具に配置され、次に治具に配置されます。一端は手動で長さを調整し、他端は油圧プレスを使用してタック溶接のために保持および位置決めします。 |
フランジ溶接テーブル 電動フランジマウント治具は、ラジエーターの中心線に沿って取り付けフランジを正確に位置合わせするように設計されています。パネルの長さと組み立て深さの電動調整により、生産変更にすばやく再構成できます。サーボモーターの位置決めにより、正確な組み立てが保証されます。 |
溶接組み立て用のターンオーバーテーブル 電動ターンオーバー治具は、ラジエーター要素をラジエーターアセンブリのために反転するように設計されています。片側からヘッダーパイプを溶接した後、ラジエーターを反転して反対側を溶接します。 |
製品の詳細 |
技術サービス |

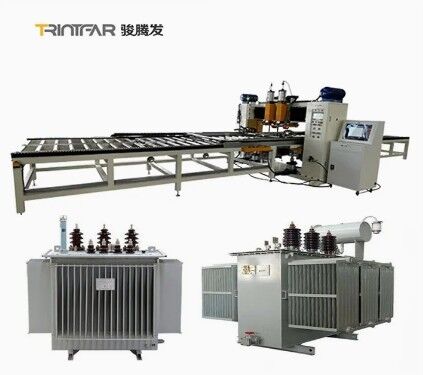

Trintfar Horseトランスラジエーターフィン生産ラインは国際規格に準拠しており、より経済的で競争力のある価格を提供します。
全自動トランスラジエーターフィン生産ラインレイアウト図
|
顧客中心主義を遵守し、設置、試運転、トレーニング、メンテナンスなど、お客様の会社に包括的なプリセールスおよびアフターサービスを提供します。 プリセールスサービス:契約締結前に、当社は顧客にさまざまな生産プロセスソリューションと設備の技術コンサルティングサービスを提供します。 設置と試運転:契約に従い、当社は指定された時間内に、ユーザーが指定した設置場所に設備を安全に輸送し、技術サービスエンジニアを派遣して現場で設置します。ユーザーが基本的な設置および試運転スペアパーツを持っている場合、技術サービスエンジニアは、ユーザーが使用できるように機械を設置およびデバッグし、設置および試運転の現場環境が整然と清潔であることを確認します。 アフターセールストレーニング: 当社は、購入者のサイトまたは販売者のトレーニングセンターで無料の技術トレーニング（最低5日間）を提供しています。主なトピックは次のとおりです:
機器のメンテナンス
|
| いいえ | 名前 | モデル | 数量 | ユニット |
| 1 | 自動巻き戻し機 | FJJ-0-0 | 1 | セット |
| 2 | ロール成形せん断機 | CXJ-0-0 | 1 | セット |
| 3 | 反転および組み立て機 | FZJ-0-0 | 1 | セット |
| 4 | ダブルヘッドプリスポット溶接機 | DN60-2C | 1 | ユニット |
| 5 | ガントリー12ヘッドスポット溶接機 | LM-12C | 1 | ユニット |
| 6 | 両面シーム溶接機 | 2*FVM160-2C | 1 | ユニット |
| 7 | ローリングおよびレベリングマシン | JPJ-0-0 | 1 | ユニット |
| 8 | エンドパンチングマシン | CQJ-0-0 | 1 | ユニット |
| 9 | エンドアルゴンアーク溶接機 | YHH-4C | 2 | ユニット |
| 10 | 完成品スタッキングマシン | MDJ-0-0 | 1 | ユニット |
| 11 | コンベアラック | SSJ-0-0 | 10 | ユニット |
| 空気圧 | Airtac |
| 制御 | 三菱またはシーメンス |
| サーボシステム | 安川 |
| リニアベアリングとアクチュエータ | THK |
| 油圧 | Yuci |
| 電気 | シーメンス |
