商品の詳細:
|
| 機械能力:: | 120m/分 | アフター保証サービス: | ビデオ技術サポート |
|---|---|---|---|
| 自動グレード: | 自動 | 状態: | 新しい |
| 電圧: | 220V/380V | 電力(w): | 220-450KW |

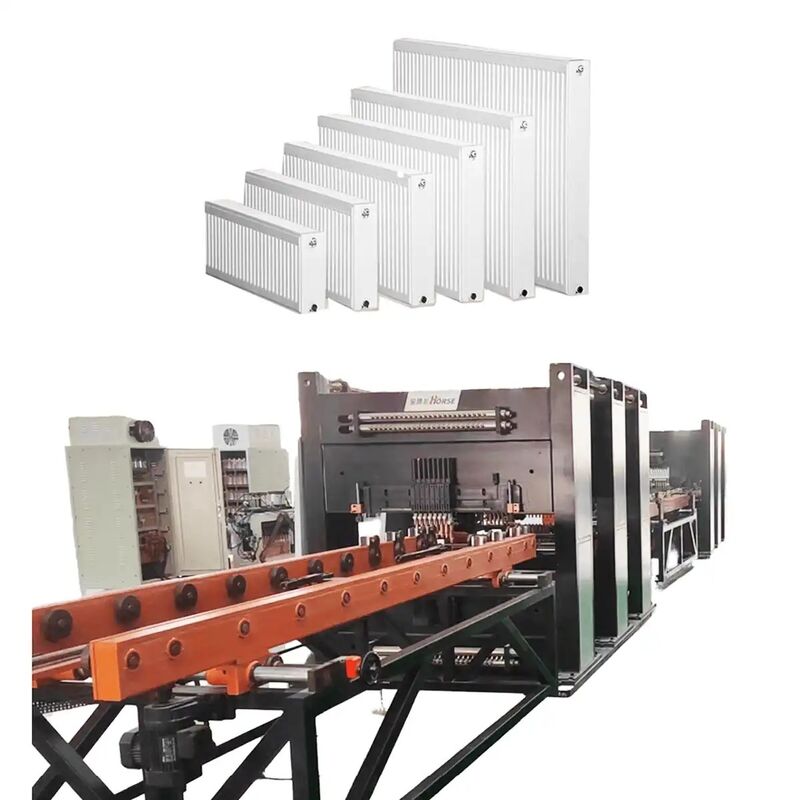

| 名前: | 高効率中国鋼板ラジエーター生産ライン | コアコンポーネント:: | PLC、エンジン、ベアリング、ギアボックス、モーター、圧力容器、ギア、 |
パネル・トラス・ロード・マシン積み重ねられた材料をブームカーを使用して,両側に2つの材料配置位置で,補給プラットフォームの車に手動で積み込む.トラスグリッパーは,プラークカーの両側から自動的に材料を掴み,コンベアラインに配置します. 中央のクランプ位置付けメカニズムは,コンベヤーにパネルを並べます. サーボ駆動メカニズムは,ボードを両側からスポット溶接のためにプレスポット溶接機に移動します. |
水道環を装着し,圧迫する機械水路リングは 振動プレート配給を 双方向システムで使っています各側にある2つのプレッシングヘッドが前側と後側にある水路リングをプレッシングします. 材料のトランスミッションは,動力付きのロールフィードを使用します. |
ターニング・アセンブル・マシン迅速で正確な転機高品質の電源連鎖 400Wの減速モーター 精密な回転位置付けのためのセンサー付きのギア減速モーター 自動制御で 手動操作なし ターニングボディ,ロード装置,電気コンソール,オペレーティングシステム,および安全フェンスで構成されています.効率的な物資輸送. |
パネルのプレスポットポジショニング溶接機パネルは自動でコンベヤーラック上の溶接停止位置に流れ,両側の溶接者はプレスポット溶接を開始します. プレスポット溶接は1列のみが必要です.AC DN75電源の 1 セットを使用. |
パネル・ゲントリー・マルチスポット・ウェルディング・マシン溶接のための3つのゲントリマルチスポット溶接機.各ユニットには18セットのシリンダー溶接接点があります.一次に一列の溶接接点を溶接するためのAC溶接電源.高速のサーボリンクスステップは,水道プレート供給するために前にグリッパーをフィード. |
コンベクションシート前スポット溶接機コンベクションシートはオンラインツールガイドに手動でロードされます.ゲントリー4頭のプレスポット溶接機を使用して溶接します.手動で溶接用の先端位置の第一列に押し付けられた材料装置は,残った溶接点に自動的にシフトします. |
コンベクション・シート・ゲントリー・マルチスポット・ウェルディング・マシン前設定されたパス:コンベクションシートは,ツールガイドへの事前に設定された経路に従います.2つのガントリー溶接:2つのゲントリマルチスポット溶接機 パネウマ・ジョイント:16個セットです AC電源:AC & 列溶接のための単面 サーボステップ:高速のサーボステップパーが水道プレートにグリッパーを供給します |
U型線輸送機ローラーコンベヤーラックを使って U 形のレイアウトで材料を移動します空間効率:U型は空間を節約し プロセスを最適化します 操作しやすさ作業距離が小さく 便利で 作業の強度が減ります |
長面の双頭縫合溶接機一時溶接:両辺を一度に溶接する.電源:安定した長期溶接のために 300KVA 中周波AC |
2 セット 2 セット 2 セット中間周波数AC溶接電源を使用し,長期間にわたって非常に安定した溶接を保証します. |
片側から片側まで洗浄し,切断する機械長い面の溶接製品を掃除し,切断する. |
刈り機切断プロセス:必要な材料を切る.カッター材料:白い鋼の刃 切る方法:剪刀を切ってる |
四角弧切断機角形:鋭い角を切り,丸い縁を形成する.カッター材料:白い鋼だ 切る方法:液圧パンチング |
自動溶接機溶接能力:中周波MD80電源材料の流れ:ドッキングとターニングのための双面チャネル輸送方法:3方向で物資輸送のための鎖プレートオートマティック 給餌:正確な操作のためにグリッパーと溶接位置付け. |
サポートフック自動溶接機溶接能力:中周波MD40電源飼育方法:材料の供給のためのクリップ型スタッピング 荷物:パネウマチックグリッパーで材料を溶接位置に積みます. |
自動圧力気密感知機試験圧力:10バー試験方法:水タンクの自動圧力試験 |
| 製品詳細 | 技術サービス |

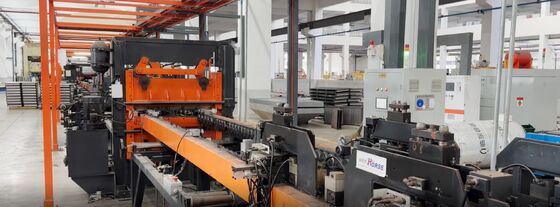

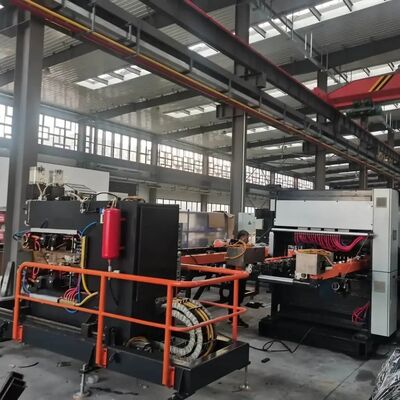

| 鉄板ラジエーター生産ライン U 形 リターンレイアウト図 | 顧客を中心に 組み立て,運用,訓練,メンテナンスなどの 販売前および販売後の 総合的なサービスを提供します |
|
販売前サービス契約締結前に,同社は顧客に様々な生産プロセスソリューションと機器に関する技術コンサルティングサービスを提供します. |
| 生産成果 | 設置と投入:契約書によると,当社の会社は,指定された時間内に,安全に,機器を,ユーザーによって指定された設置場所まで運ぶでしょう.そして技術サービスエンジニアを派遣して現場に設置します. ユーザが基本的なインストールと配備部品を稼働させると,技術サービスエンジニアは,ユーザが使用できるように機械をインストールし,デバッグします.設置と稼働現場の環境が整然であることを確保する清潔で秩序ある |
|
販売後の訓練会社では,購入者の現場または販売者のトレーニングセンターで無料の技術訓練 (最低5日) を提供しています.主なテーマは以下の通りです. - ソフトウェアの使用を制御する - オン/オフの手順 パネルとソフトウェアのパラメータ設定 - 基本機械の清掃と保守 - ハードウェアの故障を処理する - 操作上の注意事項 設備のメンテナンス - 保証は1年です. - 24時間以内に対応する 保証期間が過ぎると 修理料が支払われます |
| はい | 名前 | 材料 | 注記 |

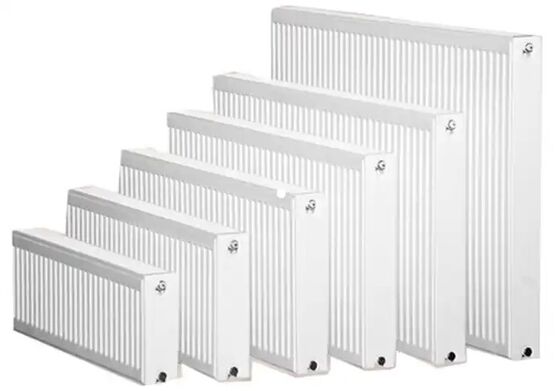

| 1 | パネル | 冷たい金属板 | 1.1mm 厚さ |
| 2 | コンベクションプレート | 冷たい金属板 | 0.3mm 厚さ |
| 3 | インターフェースタイプ | 4x G 1/2 内部のスレッドインターフェース | |
| 4 | 製品の長さ | 400~3000mm | |
| 5 | 製品の幅 | 300/400/500/600/900mm |
| はい | 装置の名称 | モデル | 量 | ユニット |
| 1 | パネル・トラス・ロード・マシン | HJ-0-0 | 1 | セット |
| 2 | 水道環を装着し,圧迫する機械 | YZJ-0-0 | 1 | セット |
| 3 | ターニング・アセンブル・マシン 1 | FZJ-0-0 | 1 | セット |
| 4 | パネルのプレスポットポジショニング溶接機 | DN75-2C | 1 | セット |
| 5 | パネル・ゲントリー・マルチスポット・ウェルディング・マシン | 10*DN60-36C | 3 | セット |
| 6 | コンベクションシート前スポット溶接機 | 2*DN63-4C | 1 | セット |
| 7 | コンベクション・シート・ゲントリー・マルチスポット・ウェルディング・マシン | 4*DN63-16C | 3 | セット |
| 8 | U型線輸送機 | ZJG-0-0 | 1 | セット |
| 9 | 長面の双頭縫合溶接機 | 2*FVM300-2C | 1 | セット |
| 10 | ゲントリー 双頭 短側縫い 溶接 機械 1 | 2*FVM300-2C | 1 | セット |
| 11 | ゲントリー 双頭 短側シーム 溶接機 2 | 2*FVM300-2C | 1 | セット |
| 12 | 片側から片側まで洗浄し,切断する機械 | XBJ-0-0 | 1 | セット |
| 13 | 刈り機 | JCJ-0-0 | 1 | セット |
| 14 | 四角弧切断機 | QJJ-0-0 | 1 | セット |
| 15 | ターニング・アセンブル・マシン 2 | FZJ-0-0 | 1 | セット |
| 16 | 自動溶接機 | 2*MD80-2C | 1 | セット |
| 17 | サポートフック自動溶接機 | 2*MD40-4C | 1 | セット |
| 18 | 自動圧力気密感知機 | JCJ-0-0 | 1 | セット |
| 19 | 放出コンベヤー | SSJ-0-0 | 1 | セット |
| プロジェクト | パラメータ |
| 総電力の分布 | 1600KVA (実際に使用された総電力は約1000KVA) |
| ガス源圧 | 0.6MPa |
| 水源圧 | 0.15MPa~0.30MPa |
| 圧縮空気源の要件 | 1000L/分 |
| 総水流量 | 1200L/分 |
| 設備の使用長さ*幅 約 | 60m*10m |
