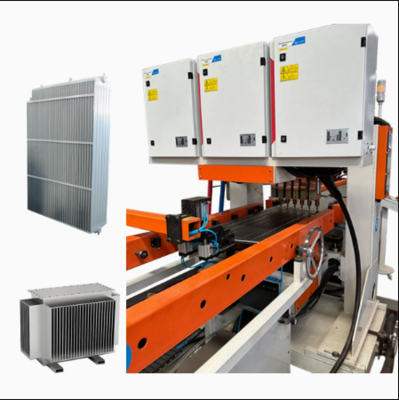

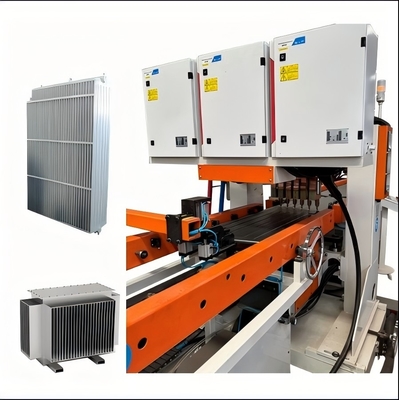

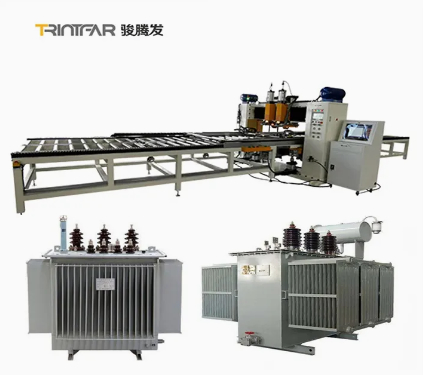

商品の詳細:
|
| 入力電圧: | 380±10％（3相）50Hz | 入力電源: | 2x250kva |
|---|---|---|---|
| 二次電圧: | 11.3V | 最大短絡電流: | 50ka |
| 絶縁抵抗: | 2.5mΩ以上の胴体断熱抵抗に入力します | 作業環境: | 温度以下40ºC、湿度以下90％ |
| シリンダーモデル: | φ160*80 |
ワークフロー
ワークフロー:パネルトラスローディングマシン → 水路リングローディングおよびプレス機 → 旋回および組立機1 → パネル事前スポット位置決め溶接機 → パネルガントリーマルチスポット溶接機 → 対流シート事前スポット溶接機 → 対流シートガントリーマルチスポット溶接機 → U字ライン搬送コンベア → 長辺両頭シーム溶接機 → ガントリー両頭短辺シーム溶接機1 → ガントリー両頭短辺シーム溶接機2 → 両面クリーニングおよびトリミング機 → シャーリングマシン → 四隅アーク切断機 → 旋回および組立機2 → 両頭三方自動溶接機 → サポートフック自動溶接機 → 自動圧力気密性検出機 → 排出コンベア
主な設備
|
パネルトラスローディングマシン ブームカーを使用して、積み重ねられた材料を手動で供給プラットフォームカーにロードし、各側に2つの材料配置位置があります。 トラスグリッパーは、プレートカーの両側から材料を自動的に掴み、コンベアラインに配置します。 中央クランプ位置決め機構は、コンベア上のパネルを位置合わせします。 サーボ駆動機構は、両側でスポット溶接を行うためにボードを事前スポット溶接機に移動させます。 |
| 水路リングローディングおよびプレス機 水路リングは、二重トラックシステムを備えた振動プレート供給を使用します。 各側に2つのプレスヘッドがあり、前面と背面で水路リングをプレスします。 材料搬送には、動力付きローラー供給を使用します。 |
|
|
旋回および組立機 迅速かつ正確なフリップ。 高品質のチェーンによる搬送; 400W減速モーターを駆動として使用。 正確な旋回位置決めのためのセンサー付きギア減速モーター。 自動制御、手動介入なし。 旋回ボディ、ローディングデバイス、電気コンソール、オペレーティングシステム、および安全柵で構成されています。さまざまな製品の旋回要件に適応し、安全でスムーズかつ効率的な材料の移動を保証します。 |
| パネル事前スポット位置決め溶接機 パネルはコンベアラック上の溶接停止位置に自動的に流れ、両側の溶接機が事前スポット溶接を開始します。 事前スポット溶接は1列のみに必要です。 1セットのAC DN75電源を使用します。 |
|
|

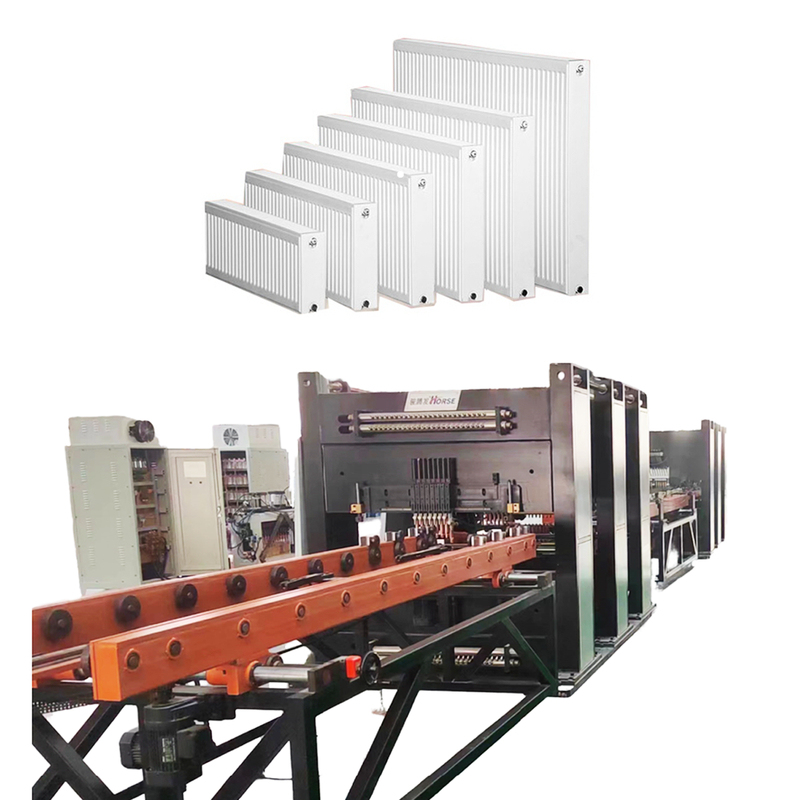

パネルガントリーマルチスポット溶接機 溶接用の3つのガントリーマルチスポット溶接機。 各ユニットには18セットのシリンダー溶接ジョイントがあります。 AC溶接電源は、一度に1列の半田接合部を溶接します。 高速サーボリンケージステッパーは、グリッパーを前方に送り、水路プレートを供給します。 |
| 対流シート事前スポット溶接機 対流シートを手動でオンラインツーリングガイドにロードします。 ガントリー4ヘッド事前スポット溶接機を使用して溶接を行います。 材料を手動で最初の列の事前指定位置に押し込み、溶接を行います。 設備は残りの溶接ポイントのために自動的にシフトします。 |
|
|
対流シートガントリーマルチスポット溶接機 事前設定パス: 対流シートは、事前設定パスに従ってツーリングガイドに入ります。 デュアルガントリー溶接: 2つのガントリーマルチスポット溶接機。 空気圧ジョイント: ユニットあたり16セット。 AC電源: AC & シングルサイドで列溶接用。 サーボステッパー: 高速サーボステッパーは、水路プレート用のグリッパーを供給します。 |
| U字ライン搬送コンベア ローラーコンベアラックを使用して、U字型レイアウトで材料を搬送します。 スペース効率: U字型はスペースを節約し、プロセスを最適化します。 操作の容易さ: 作業者の範囲が狭く、便利で、強度を軽減します。 |
|
|
長辺両頭シーム溶接機 同時溶接: 両方の長辺を一度に溶接します。 電源: 安定した長期溶接のための300KVA中周波AC。 |
| ガントリー両頭短辺シーム溶接機2セット 中周波AC溶接電源を使用して、長期間にわたって非常に安定した溶接を保証します。 |
|
|
両面クリーニングおよびトリミング機 長辺溶接製品のクリーニングとトリミングを行います。 |
| シャーリングマシン 切断プロセス: 必要な材料の切断を実行します。 カッター材料: 白鋼ブレード。 切断方法: ハサミ切断。 |
|
|
四隅アーク切断機 コーナー成形: 鋭いコーナーをカットして丸みを帯びたエッジを形成します。 カッター材料: 白鋼。 切断方法: 油圧パンチング。 |
| 両頭三方自動溶接機 溶接電源: 中周波MD80電源。 材料の流れ: ドッキングと旋回用の両面チャネル。 搬送方法: 三方での材料搬送用のチェーンプレート。 自動供給: 正確な操作のためのグリッパーと溶接位置決め。 |
|
|
サポートフック自動溶接機 溶接電源: 中周波MD40電源。 供給方法: 材料供給用のクリップ型スタッキング。 ローディング: 空気圧グリッパーが材料を溶接位置にロードします。 |
| 自動圧力気密性検出機 試験圧力: 10 bar。 試験方法: 水槽での自動圧力試験。 |
|
その他の情報
| 製品詳細 | 技術サービス |
| 鋼板ラジエーター生産ラインU字型リターンレイアウト図 | 顧客中心主義を遵守し、設置、試運転、トレーニング、メンテナンスなど、お客様の会社に包括的なプリセールスおよびアフターサービスを提供します。 |
|
プリセールスサービス: 契約締結前に、当社は顧客にさまざまな生産プロセスソリューションと設備の技術コンサルティングサービスを提供します。 設置と試運転: 契約に従い、当社は指定された時間内に、ユーザーが指定した設置場所に設備を安全に輸送し、技術サービスエンジニアを派遣して現場で設置します。ユーザーが基本的な設置および試運転スペアパーツを持っている場合、技術サービスエンジニアはユーザーが使用できるように機械を設置およびデバッグし、設置および試運転の現場環境が整然と清潔であることを確認します。 アフターセールストレーニング: 当社は、購入者のサイトまたは販売者のトレーニングセンターで無料の技術トレーニング（最低5日間）を提供しています。主なトピックは次のとおりです。
機器のメンテナンス
|
| 生産結果 | |
|
| NO | 名前 | 材料 | 注記 |
| 1 | パネル | 冷間圧延鋼板 | 1.1mm厚 |
| 2 | 対流プレート | 冷間圧延鋼板 | 0.3mm厚 |
| 3 | インターフェースタイプ | 4x G 1/2内ねじインターフェース | |
| 4 | 製品の長さ | 400-3000 mm | |
| 5 | 製品幅 | 300/400/500/600/900mm |
| NO | 設備名 | モデル | 数量 | 単位 |
| 1 | パネルトラスローディングマシン | HJ-0-0 | 1 | セット |
| 2 | 水路リングローディングおよびプレス機 | YZJ-0-0 | 1 | セット |
| 3 | 旋回および組立機1 | FZJ-0-0 | 1 | セット |
| 4 | パネル事前スポット位置決め溶接機 | DN75-2C | 1 | セット |
| 5 | パネルガントリーマルチスポット溶接機 | 10*DN60-36C | 3 | セット |
| 6 | 対流シート事前スポット溶接機 | 2*DN63-4C | 1 | セット |
| 7 | 対流シートガントリーマルチスポット溶接機 | 4*DN63-16C | 3 | セット |
| 8 | U字ライン搬送コンベア | ZJG-0-0 | 1 | セット |
| 9 | 長辺両頭シーム溶接機 | 2*FVM300-2C | 1 | セット |
| 10 | ガントリー両頭短辺シーム溶接機1 | 2*FVM300-2C | 1 | セット |
| 11 | ガントリー両頭短辺シーム溶接機2 | 2*FVM300-2C | 1 | セット |
| 12 | 両面クリーニングおよびトリミング機 | XBJ-0-0 | 1 | セット |
| 13 | シャーリングマシン | JCJ-0-0 | 1 | セット |
| 14 | 四隅アーク切断機 | QJJ-0-0 | 1 | セット |
| 15 | 旋回および組立機2 | FZJ-0-0 | 1 | セット |
| 16 | 両頭三方自動溶接機 | 2*MD80-2C | 1 | セット |
| 17 | サポートフック自動溶接機 | 2*MD40-4C | 1 | セット |
| 18 | 自動圧力気密性検出機 | JCJ-0-0 | 1 | セット |
| 19 | 排出コンベア | SSJ-0-0 | 1 | セット |
| プロジェクト | パラメータ |
| 総電力配分 | 1600KVA（実際に使用される総電力は約1000KVA） |
| ガス源圧力 | 0.6MPa |
| 水源圧力 | 0.15MPa〜0.30MPa |
| 圧縮空気源の要件 | 1000L/分 |
| 総水流量 | 1200L/分 |
| 設備の占有長さ*幅（概算） | 60m*10m |
