起源の場所:

中国

ブランド名:

Trintfar

証明:

最小注文数量:

価格:

10000~80000

パッケージの詳細:

木製の支架/木製のケース

受渡し時間:

90~120

支払条件:

L/C, D/A, D/P, T/T

適用する:

金属網の溶接

輸送パッケージ:

木製の箱

パワー (w):

調節可能

仕様:

1200kg

生産能力:

月間50セット/セット

機械の容量:

25s-40s/Pc

多様な互換性:

金属切断,彫刻,鍛造,磨き機械で作業する.

DR-20000J コンデンサータエネルギー貯蔵スポット溶接機の基本構造

構成要素:
フレーム,圧力メカニズム,水冷却システム,溶接回路,コンデンサータ電源,制御システム,ボディ,溶接シリンダー,電極,冷却回路,監視装置そして安全メカニズム.

フレーム:
- Cフレーム構造高品質の鋼材と切断鋼
- 精密加工と熱処理により硬さと精度が向上します
圧迫装置:
- 垂直圧力のタイプで自己潤滑ベアリングにより性能が向上します.
- 電極の衝撃を最小限に抑え損傷や磨きを防ぐ
パネウマ系:
- 日本製の"SMC"電磁弁,台湾製の空気処理機,油のないシリンダーを含む.
- ガスの貯蔵タンクは圧力を安定させる.
放電トランスフォーマーと溶接回路:
- ウォンガンのシリコン鋼板と精密銅鋳造を使います
- 柔らかい銅テープと電極を連続で
メイン制御システム:
- 三?? PLCとHMI
- マニュアル,自動,充電モード
- 触覚画面で調整可能なパラメータ (電圧,圧力時間)
溶接制御装置:
- マイクロプロセッサーによる高速充電/放電
- 新しいコンデンサターと互換性がありコンデンサターの寿命を延ばします
- 障害防止のための保護モード
- コンデンサータ電圧と漏れ電流の自動調整
- オーバーチャード,放電,コンデンサータエラーの故障検出
- 最大5つの溶接仕様を保存し,999回の溶接を数え,リアルタイムで電圧検出 (誤差 ≤ 1%).

違う	駅名	モデル	量	ユニット
1	モーターブレーケットの溶接	DR-13000J-1C	1	セット
2	Uボードとトップボードの溶接	2xDR-20000J-2C	1	セット
3	Uボードとフロントボードのショートサイドの溶接	2xDR-13000J-2C	1	セット
4	Uボードとフロントボードの長い側面は,溶接されています	DR-20000J-1C	1	セット
5	波導箱とマグネトロンの溶接	DR-30000J-1C	1	セット
6	波導装置とU板の溶接	DR-30000J-1C	1	セット
7	Uプレートに溶接されたバックプレートの長い側面	DR-20000J-1C	1	セット
8	Uプレートに溶接されたバックプレートの短い側	DR-13000J-1C	1	セット

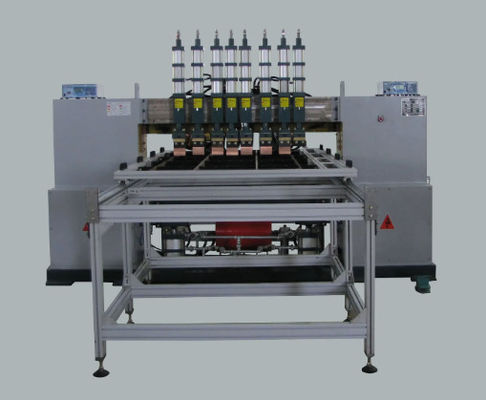

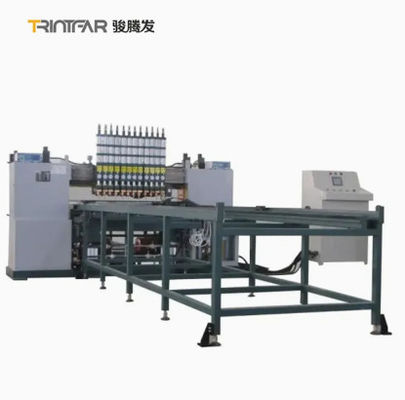

ステンレス鋼オーブン棚グリルラック自動スポット溶接機

ステンレス鋼オーブン棚グリルラック自動スポット溶接機

ステンレス鋼オーブン棚グリルラック自動スポット溶接機

ワークフロー

主な設備

Uプレートと上プレートの溶接

Uボードとフロントボードのショートサイドの溶接

Uボードとフロントボードの長面の溶接

波導箱 と マグネットロン 溶接

ウォーゲイド 組立 と U プレート 溶接

Uプレートで裏プレートの長い側面を溶接する

バックプレートとUプレートの短サイドの溶接

モーターサポートの溶接

その他の情報

製品詳細

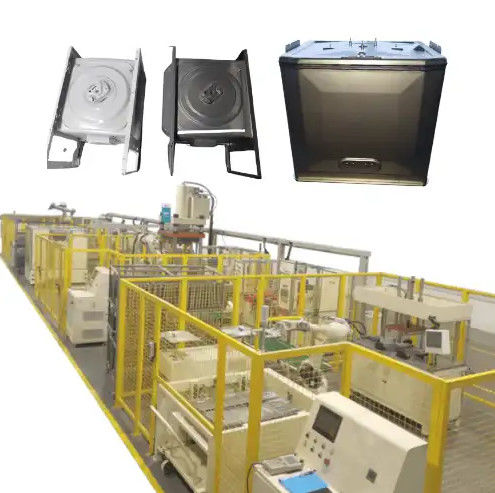

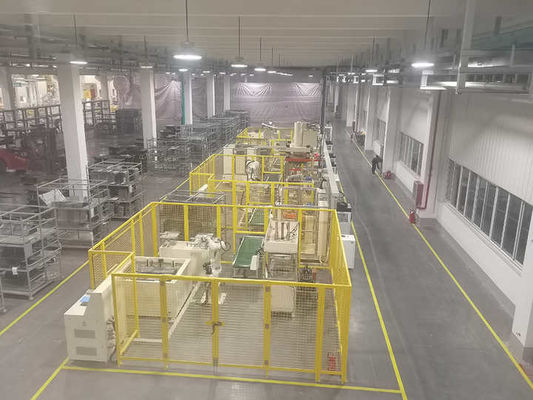

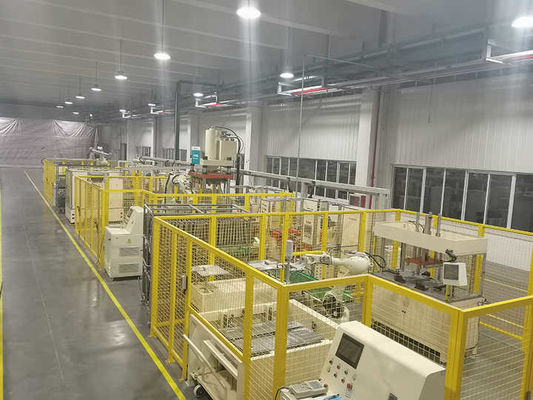

オーブンの生産ラインのレイアウト図

生産成果

DR-20000J コンデンサータエネルギー貯蔵スポット溶接機の基本構造

装置の配置リスト

380v自動世帯の溶接機,

卓上他の溶接機,

波導箱とマグネットロン溶接

ウォーゲイド組立と U プレート溶接
